Wc67k-400T Cnc Plc手動板料折彎機液壓數控折彎機-RAYMAX機械

產品概述

液壓折彎機主機裝有專用數控系統。

多工步編程功能，可實現多步程序的自動運行和連續定位，以及後限位器和滑塊位置的自動精度調整。

本機具有折彎計數功能，可實時顯示加工量、位置限位器、滑塊斷電記憶、程序及參數。

後限位器採用進口滾珠絲槓和直線導軌，保證後限位器的定位精度，機器加工精度更高。

性能和特點：

1. 機身為整體焊接整體加工結構，機身主要部件採用ANSYS有限元分析軟件進行分析，保證了機床的可靠性和整機精度。

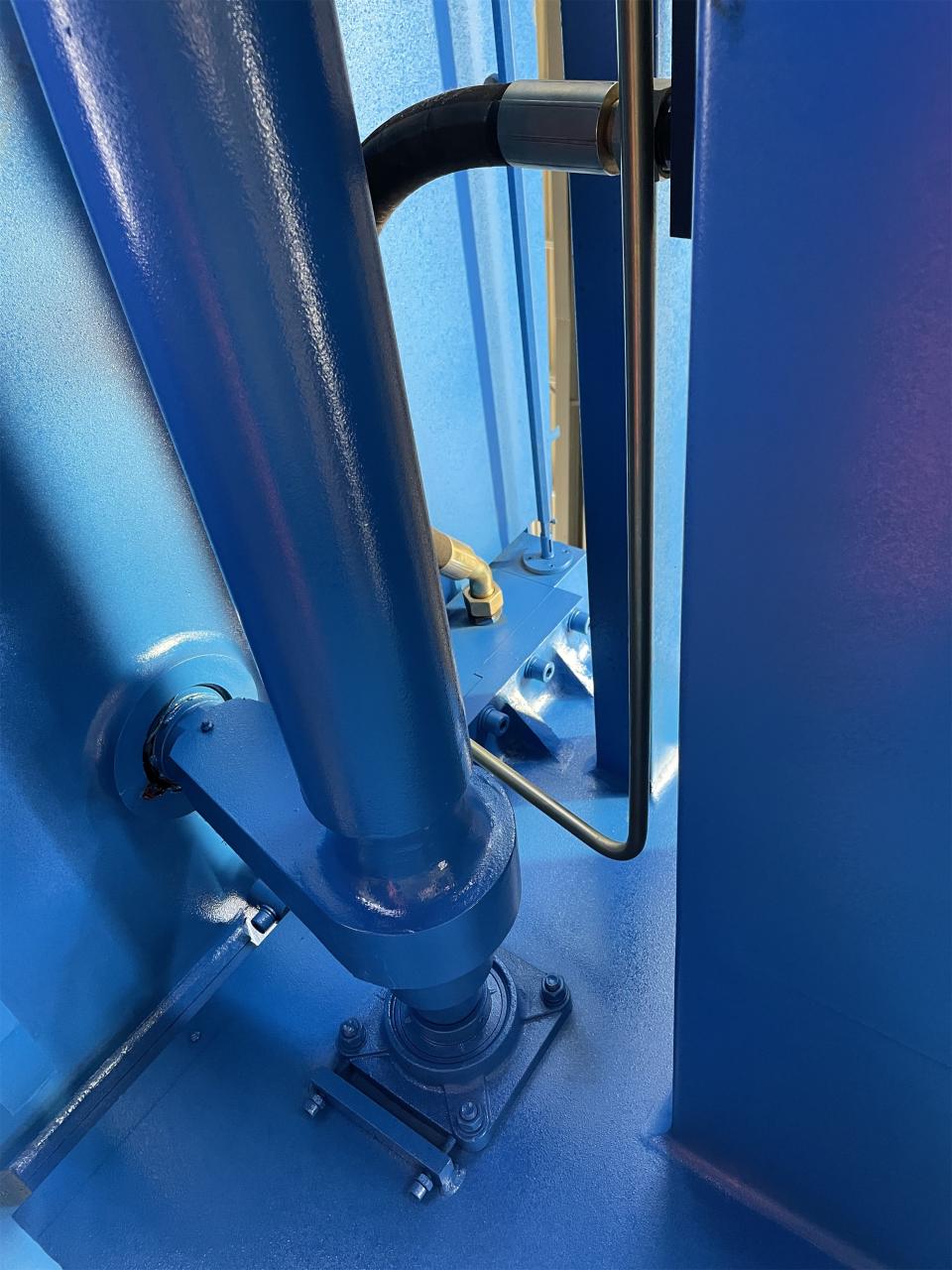

2、兩側主油缸採用德國進口電液伺服閥和進口光柵尺組成的閉環控制方式，突破了傳統機械限位R型折彎機的行程控制模式，典型的高滑塊位置反饋精度高，運行準確平穩，同步性能好，滑塊重複定位精度高。

3、後限位器所有功能件均採用進口件，保證後限位器的限位精度，後限位器機構採用多個限位軸，功能更齊全，可滿足客戶要求。

4、整個液壓系統採用德國進口集成控制系統，簡化管路安裝，保證機床運行平穩，外觀簡潔美觀。

5、機身兩側裝有C型板，C型板上裝有高精度光柵尺，避免了折彎過程中機身變形對待定精度的影響。

6、下工作台設有液壓撓度自動補償機構，實現有效的無死區補償，彎曲精度高，穩定性有保證。

數控系統是指意大利ESA、荷蘭DELEM的電液伺服折彎機專用數控系統。或瑞士CYBELEC公司，可實現折彎角度圖形編程、角度修正補償、折彎壓力自動計算調整、工作台變形補償自動計算、工件伸長、壓底折彎壓力、開距等功能, 以及後擋塊的退出等。

功能一覽

DELEM DA53T 控制器特點：

1. 10.1″高分辨率真彩色TFT顯示屏。
2. 最多4軸控制（Y1,Y2 2個輔助軸）
3. 帶模式/材料/產品庫的撓度補償控制。
4.支持伺服或變頻控制。
5、先進的Y軸控制算法，可同時控制閉環閥和開環閥。
6、網絡雙機聯動（可選）。
7、USB外設接口。Profile-53tl離線編程軟件。

多V模具（可選）
後固定係統

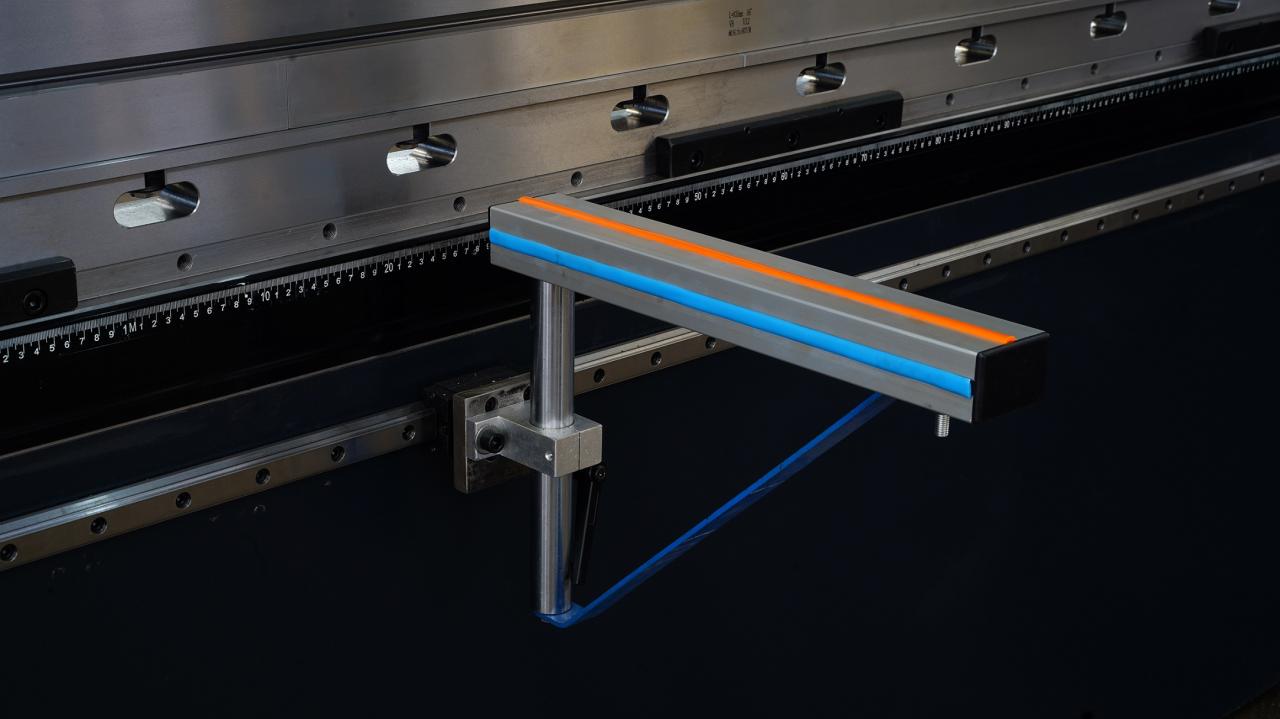

移動前支撐裝置

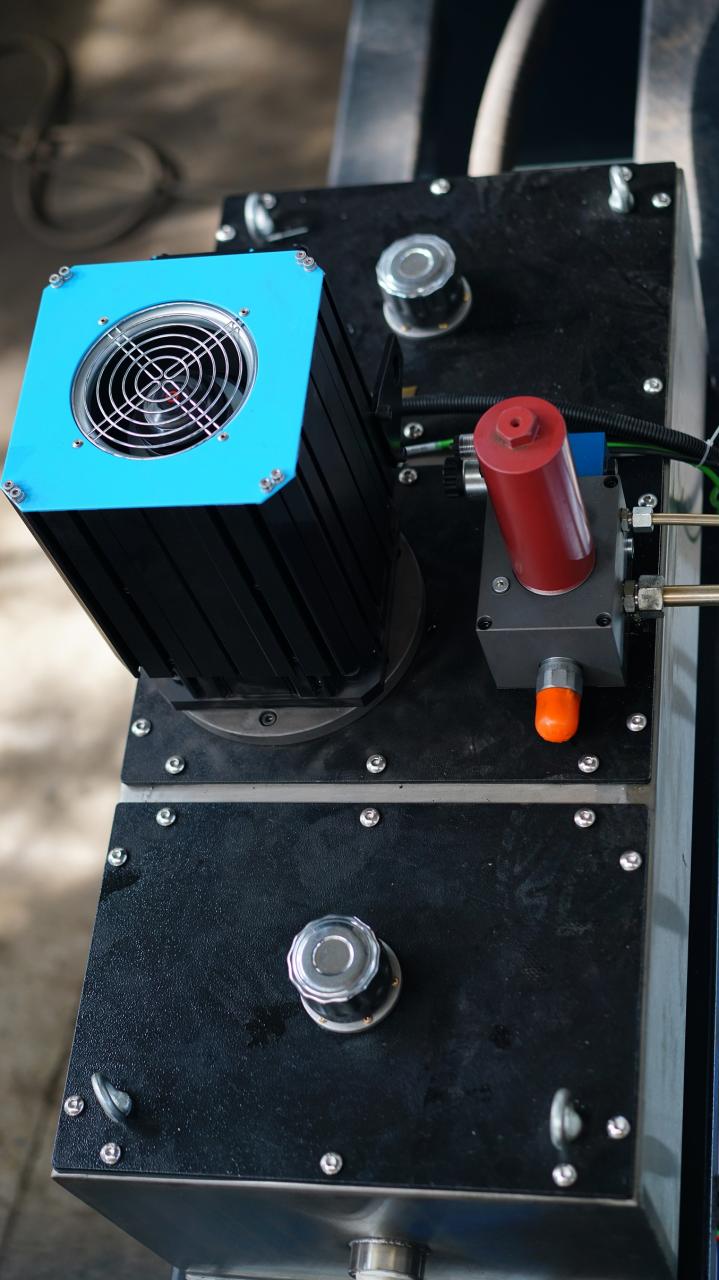

伺服泵控制系統總成

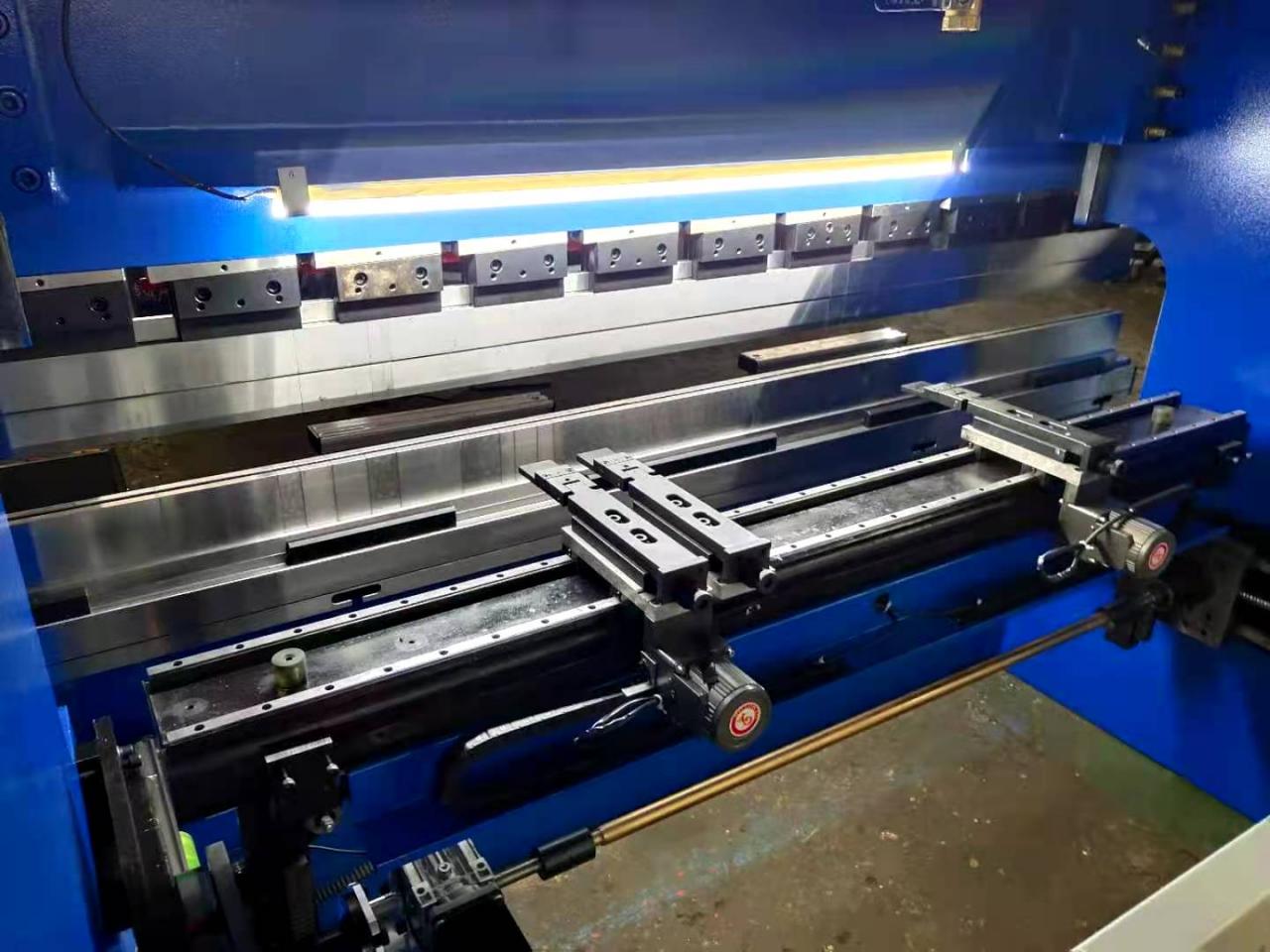

後擋料手動提升

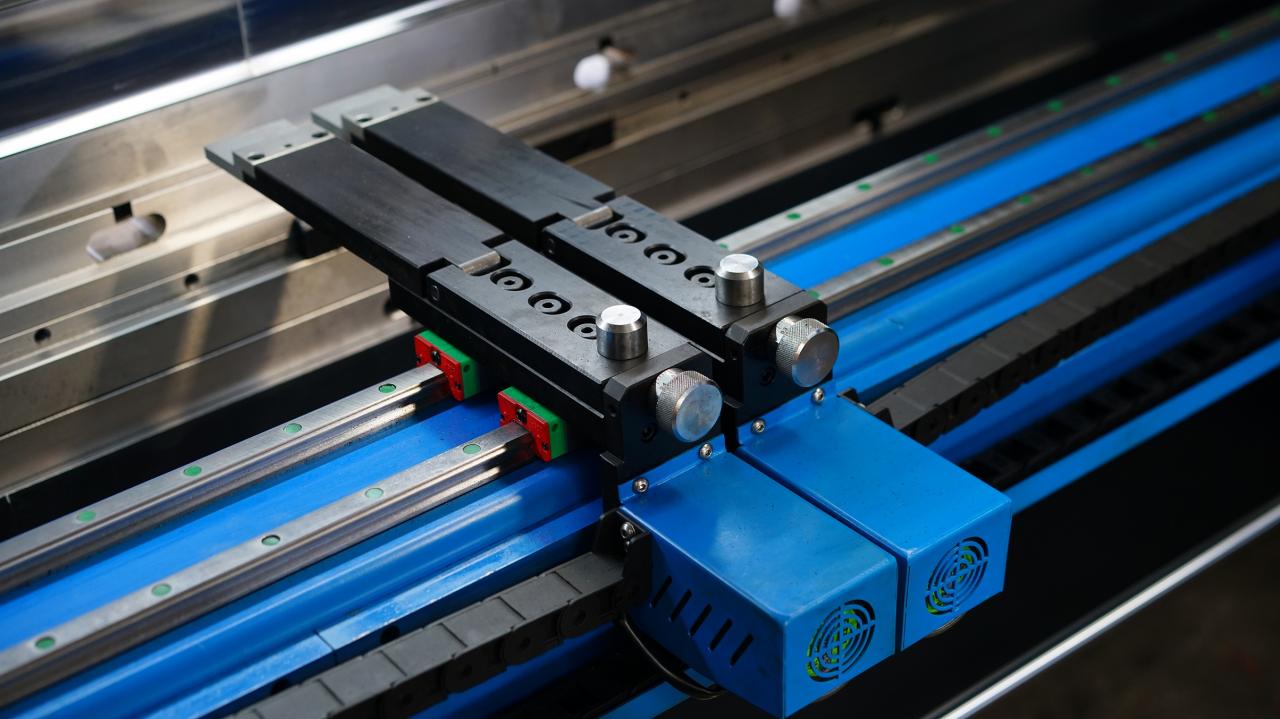

高精度擋指，雙直線導軌，移動方便
同步輪和皮帶提供後擋料移動精度
接觸器

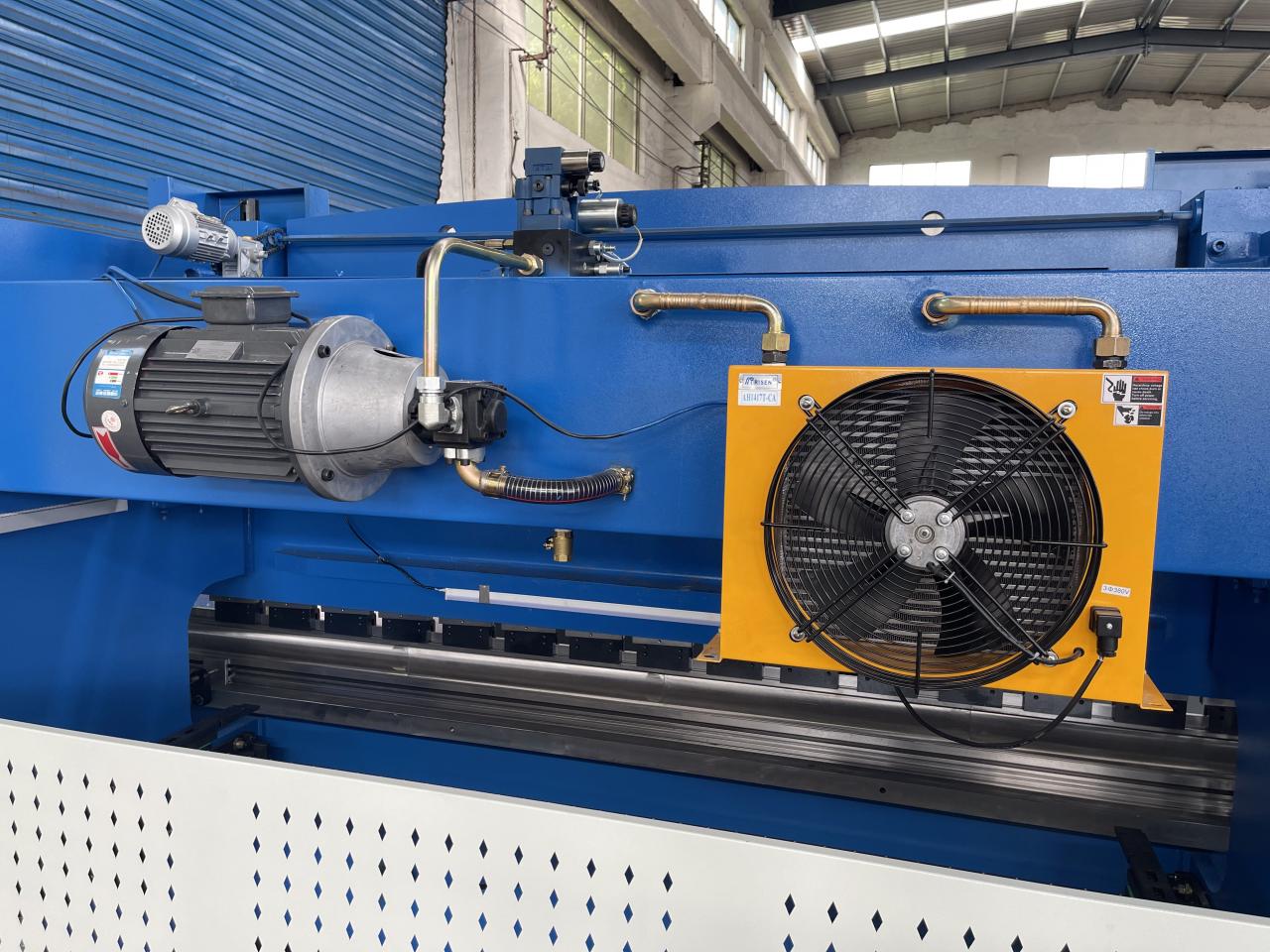

風扇冷卻器（可選）

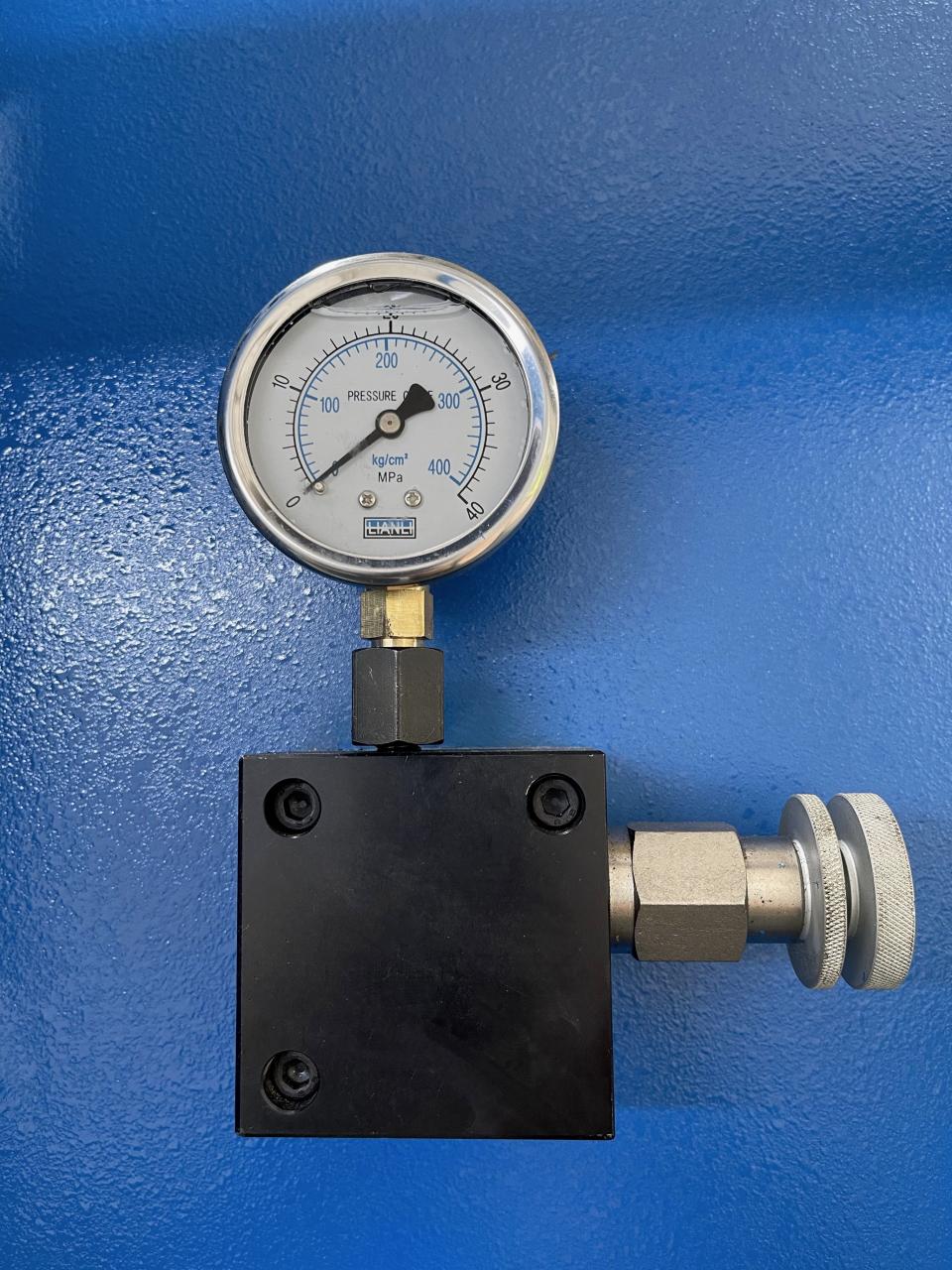

壓力計

EMB油管
使用壽命長，不漏油

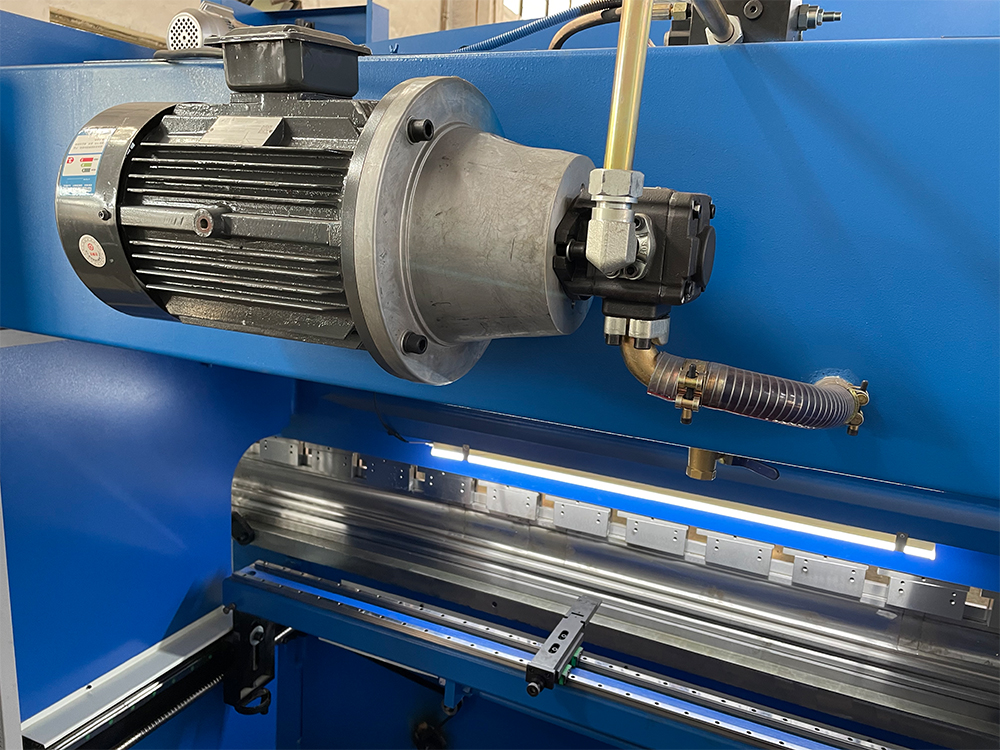

西門子電機，工作噪音低，使用壽命長
博世力士樂閥門工作噪音低性能好

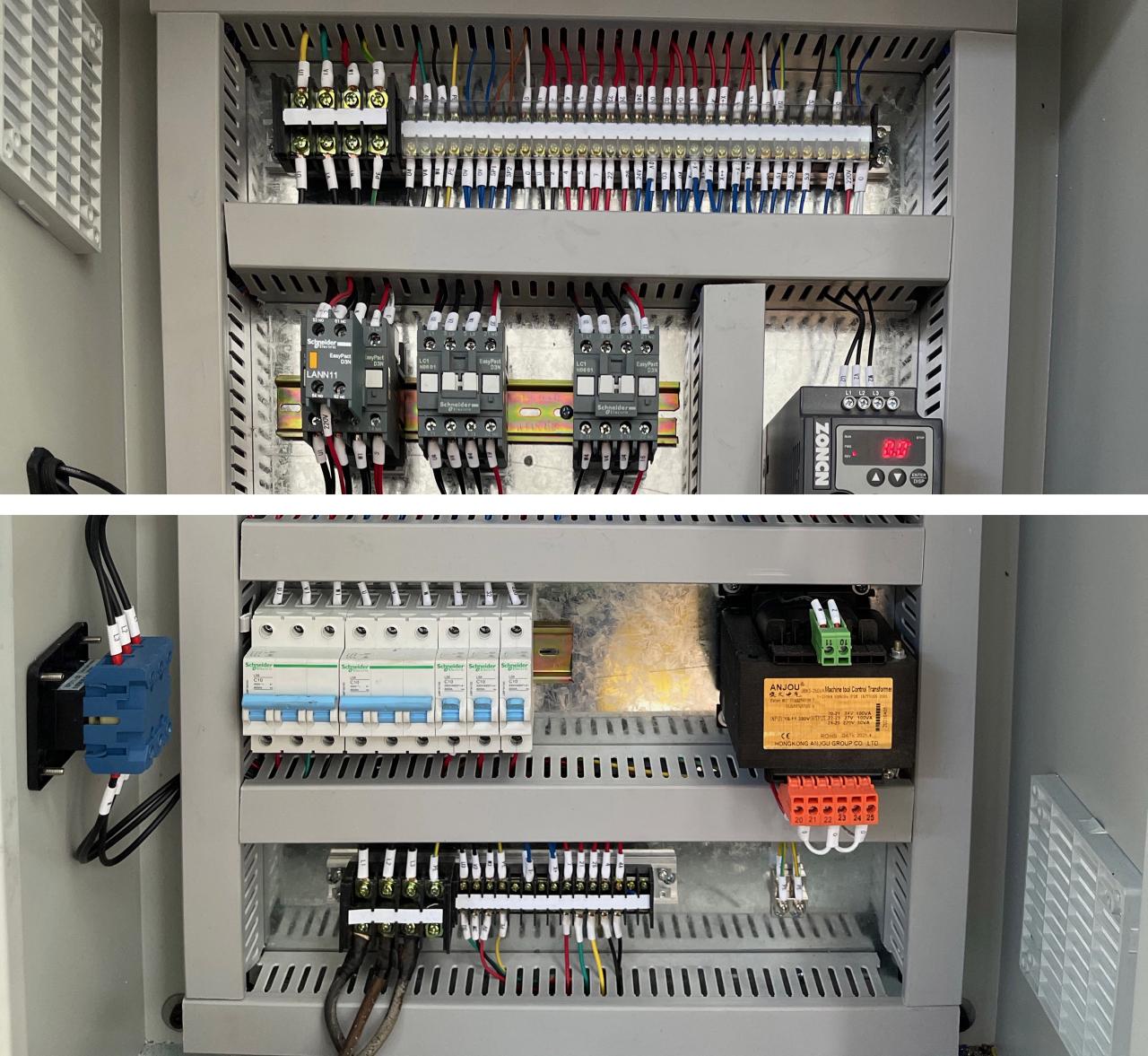

施耐德品牌元件的電櫃

產品規格

物品	400T/4000	400T/5000	400T/6000
公稱壓力	4000	4000	4000	KN
工作台長度	4000	5000	6000	毫米
孔間距	3000	4000	5000	毫米
喉深	400	400	400	毫米
衝程	250	250	250	毫米
最大開啟高度	590	590	590	毫米
主電機功率	30	30	30	千瓦
尺寸（長寬高）	420026004000	520026004100	620026004300	毫米
