產品信息
This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.
科學設計
1、獨立氣缸控制Y1、Y2軸同步運動
2，可以在配置上添加選項和升級，在後期
環保
等待和快速下降（小於25分貝）、按壓和返回過程中的低噪音，因為液壓系統中的壓力是伺服主電機的閉環控制。採用伺服電機，能耗比一般機器低60%。
機身性能穩定耐用
1，機架一體焊接。
2，CNC三維加工中心一次加工成型的機架，保證了各安裝面的平行度和垂直度。
3，內應力回火層壓。
4，拋丸除鏽防銹處理。

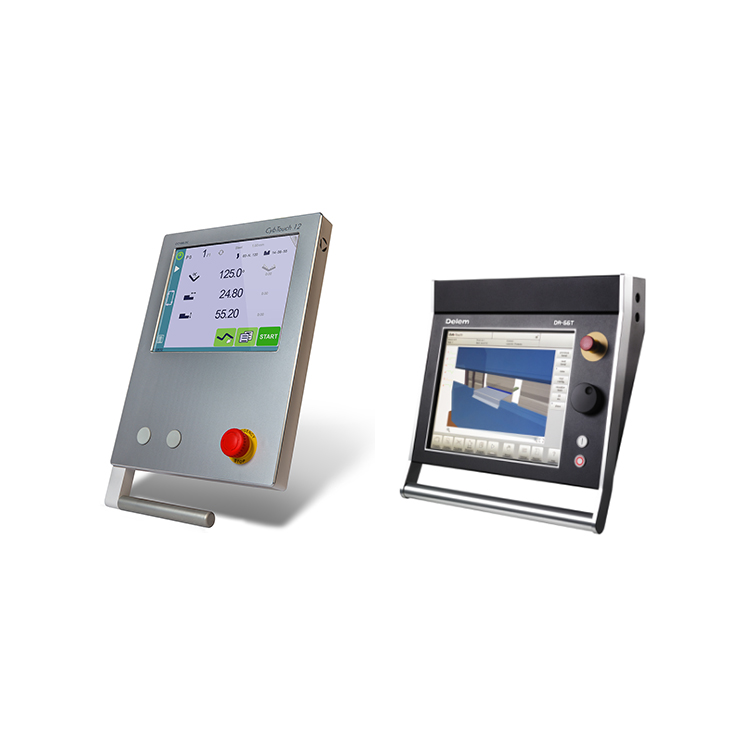

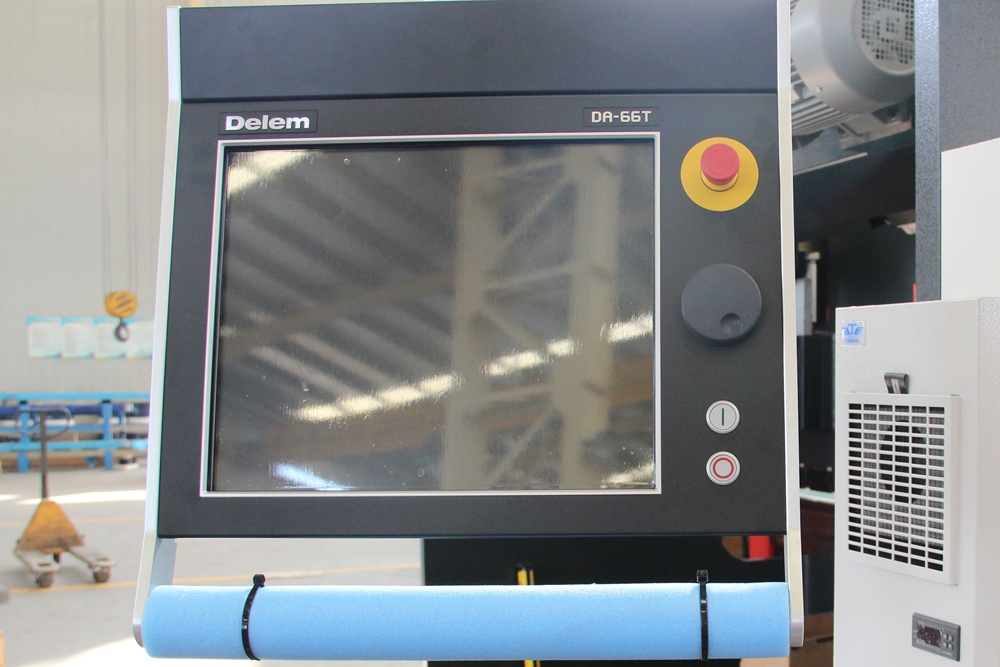

1.控制系統：DA52s（可選瑞士Cybelec CT8）
快速的一頁編程
•熱鍵導航
•7” VGA 彩色TFT
•最多4軸（Y1、Y2和2個輔助軸）
•加冠控制
•工具/材料/產品庫
•USB，外設接口
•The basic machine control functions are Y1 Y2 X R -axis.
• 用於閉環和開環閥的高級 Y 軸控制算法
可選控制系統：
（瑞士DA66T DA69T / Cybelec CT8 CT12）
可選軸（3 1/4 1/6 1/8 1）

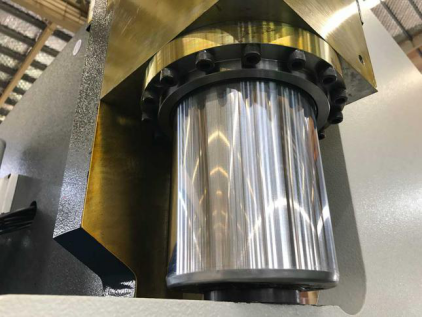

2.氣缸
作為中國優質品牌，使用壽命超過10年
3、比例閥
比例閥精確調節 Y1 Y2 軸運動

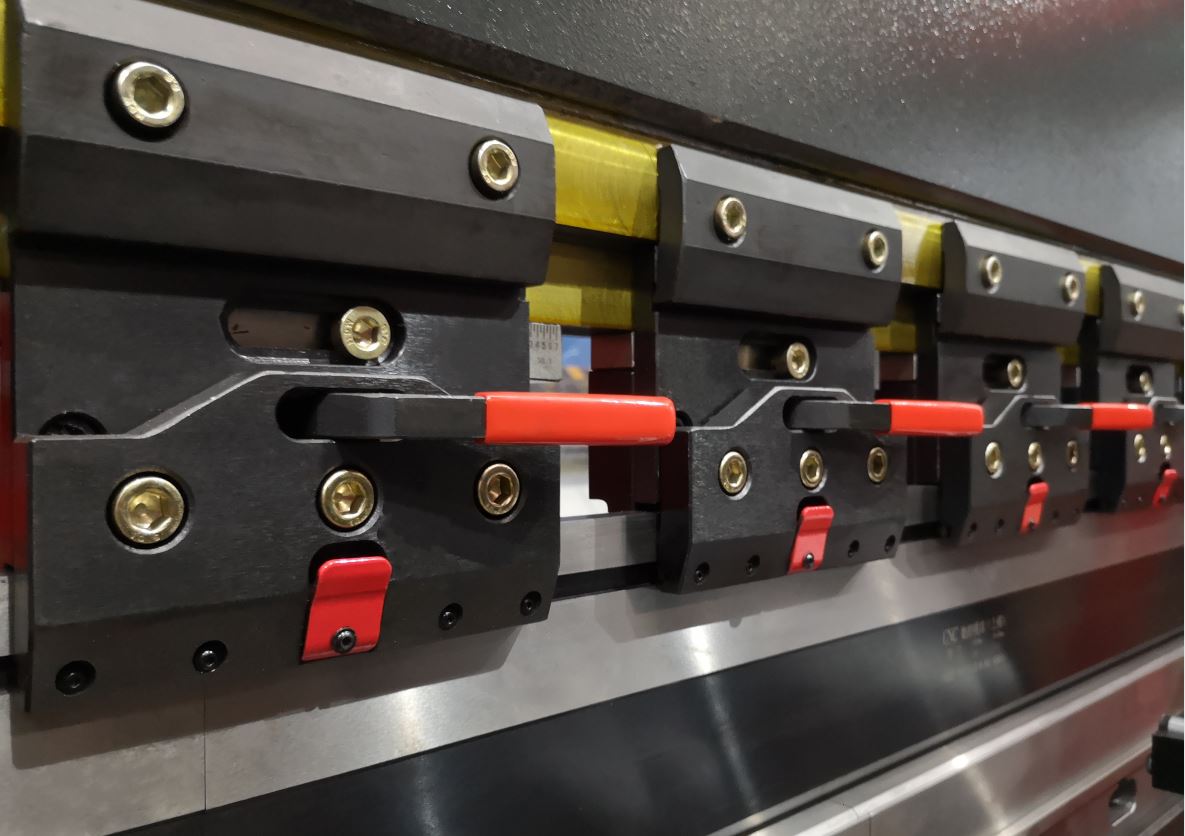

4. 快速剪輯
垂直設置，快速換刀，減少設置時間

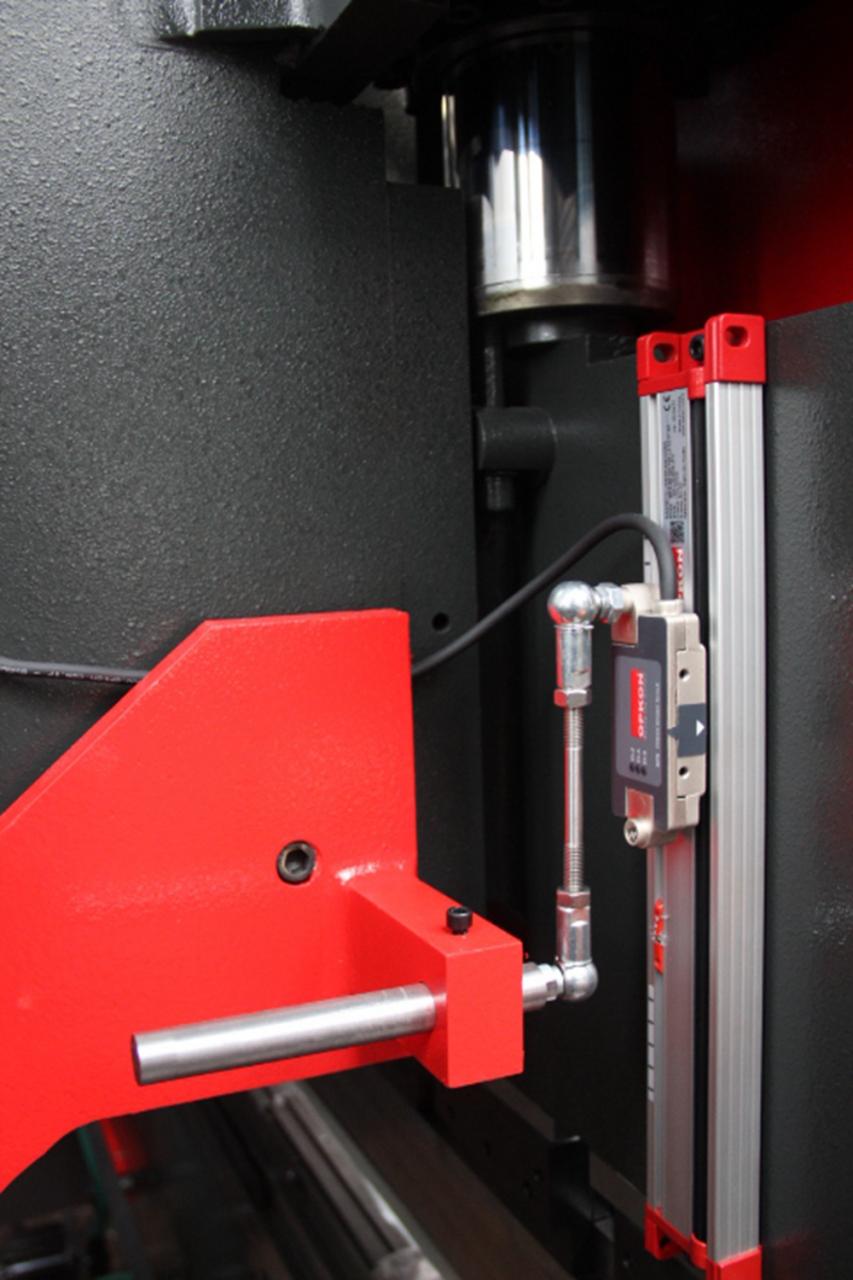

5.光柵尺給出精確定位
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

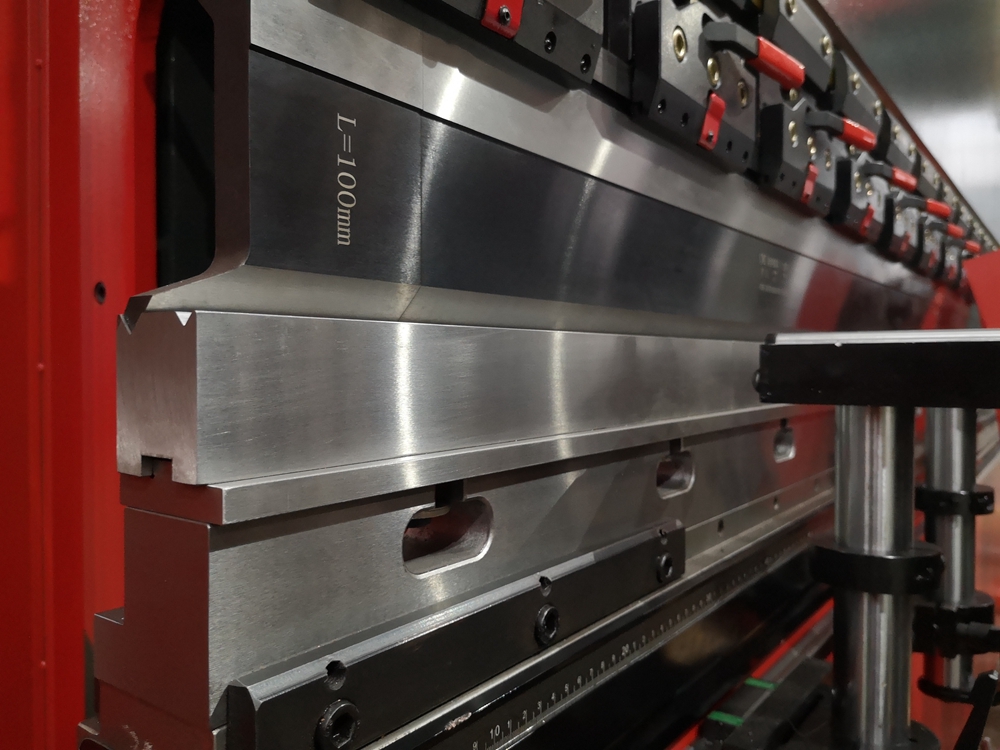

6. CNC模具（高林）
CNC同心模具，多功能，易換邊
7.自動加冠系統
均等補償，完美折彎角度由CNC控制系統DA52s控制

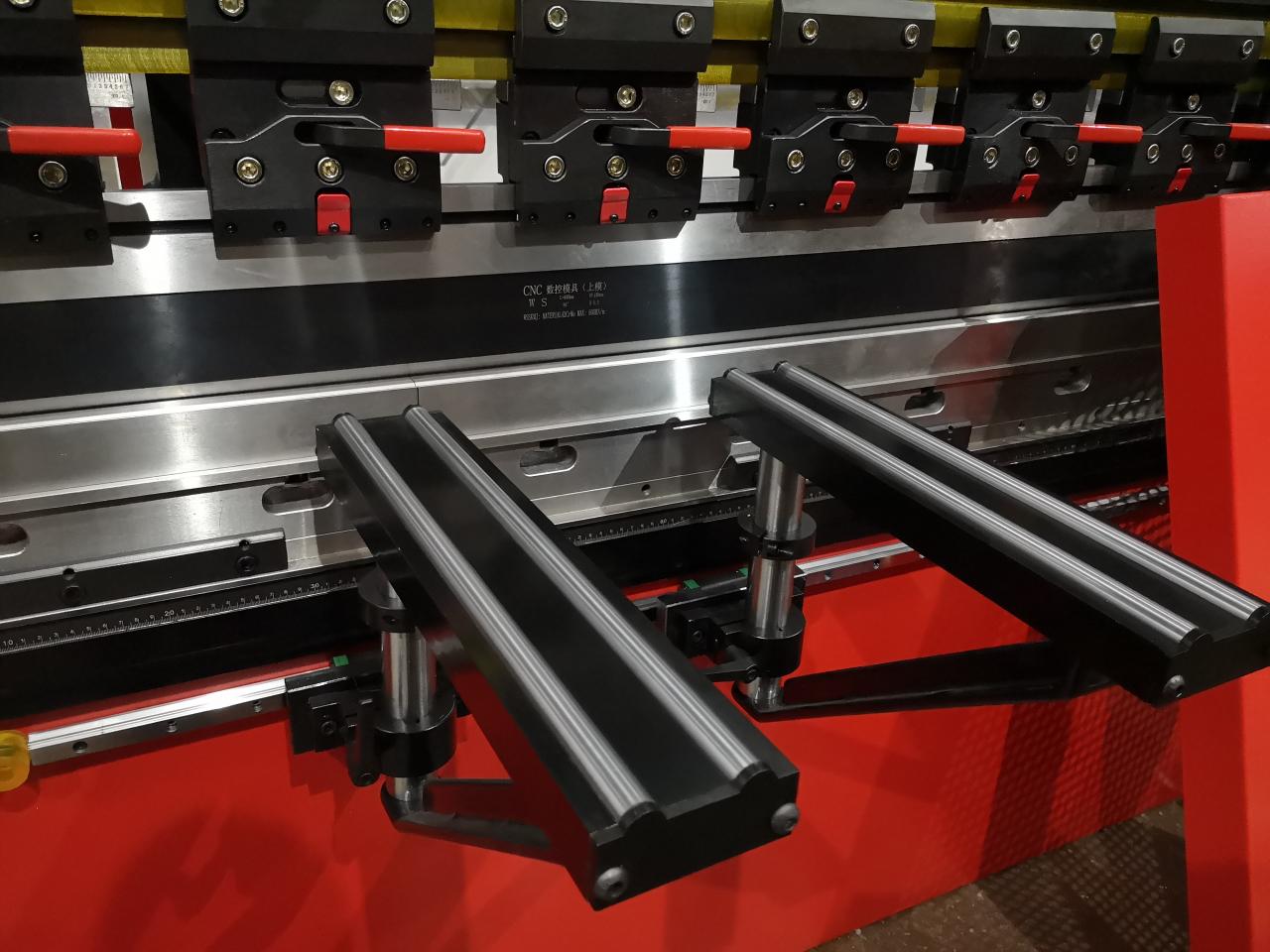

8. 支撐臂
符合人體工程學的支架和 LED 工作區照明可最大限度地簡化您的操作
9. 雙直線導軌和集成支撐梁
提高手指運動的準確性

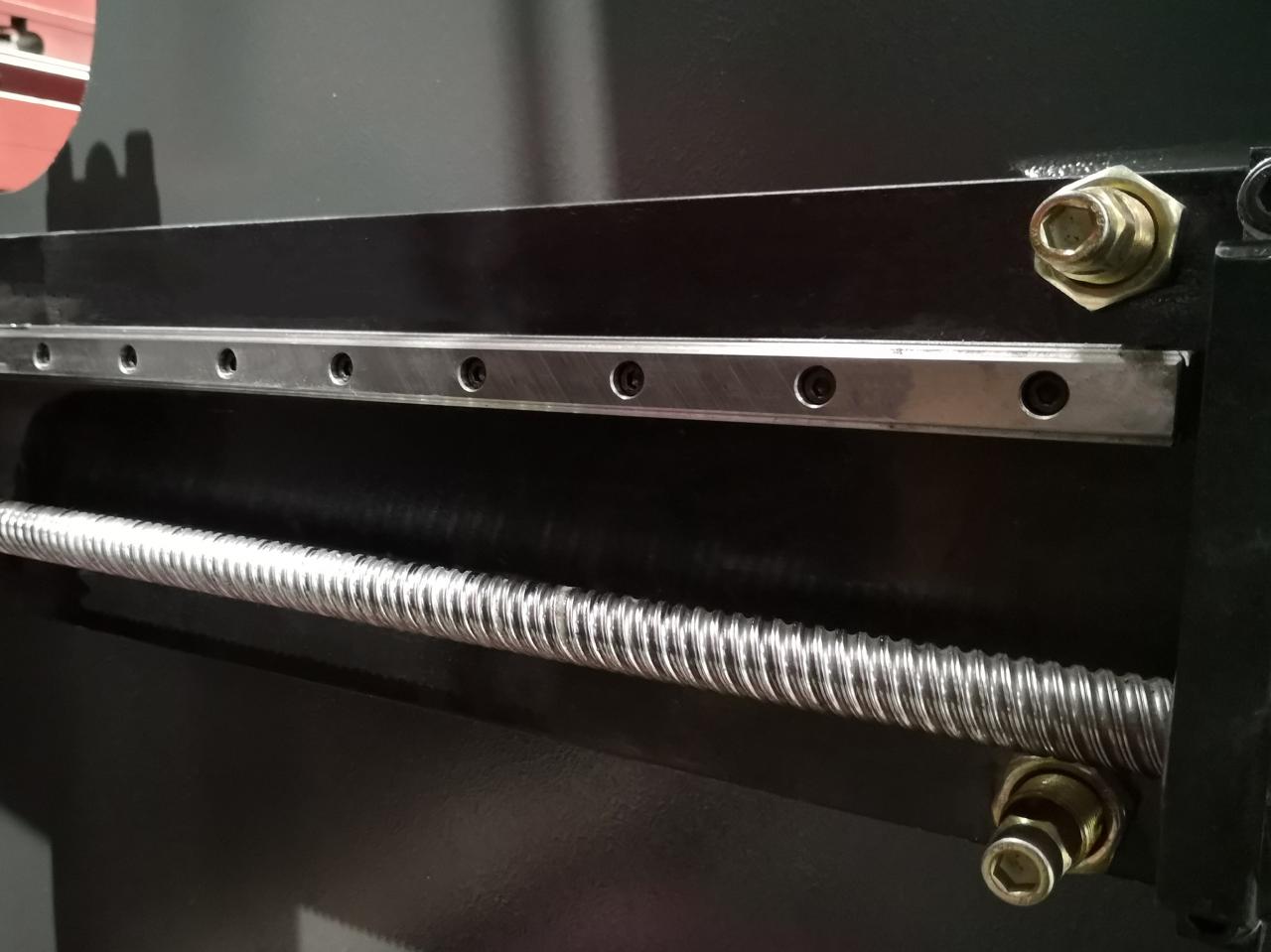

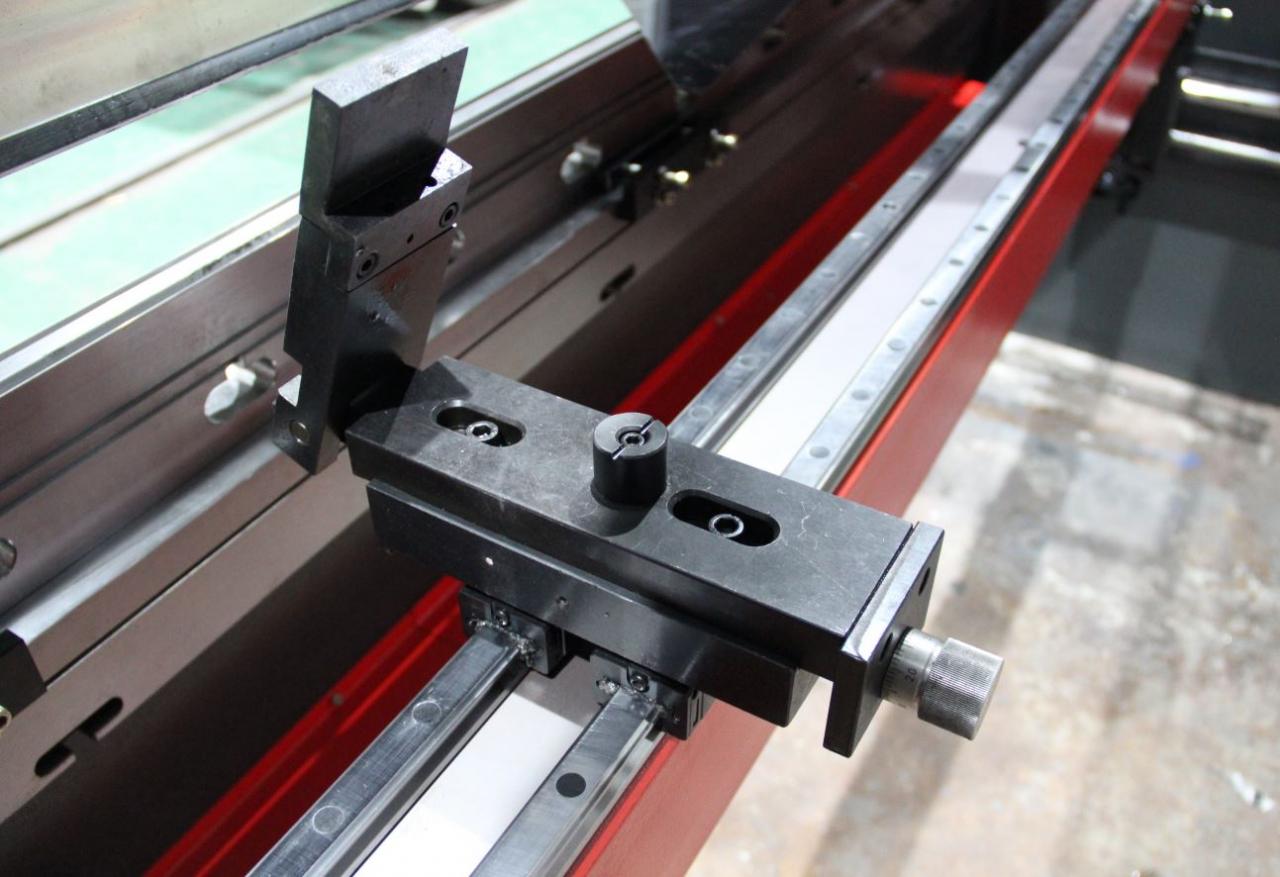

10.滾珠絲槓和直線導軌
滾珠絲槓和直線導軌的動態後擋料和高速軸提高了後擋料的運動精度

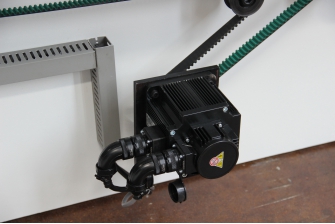

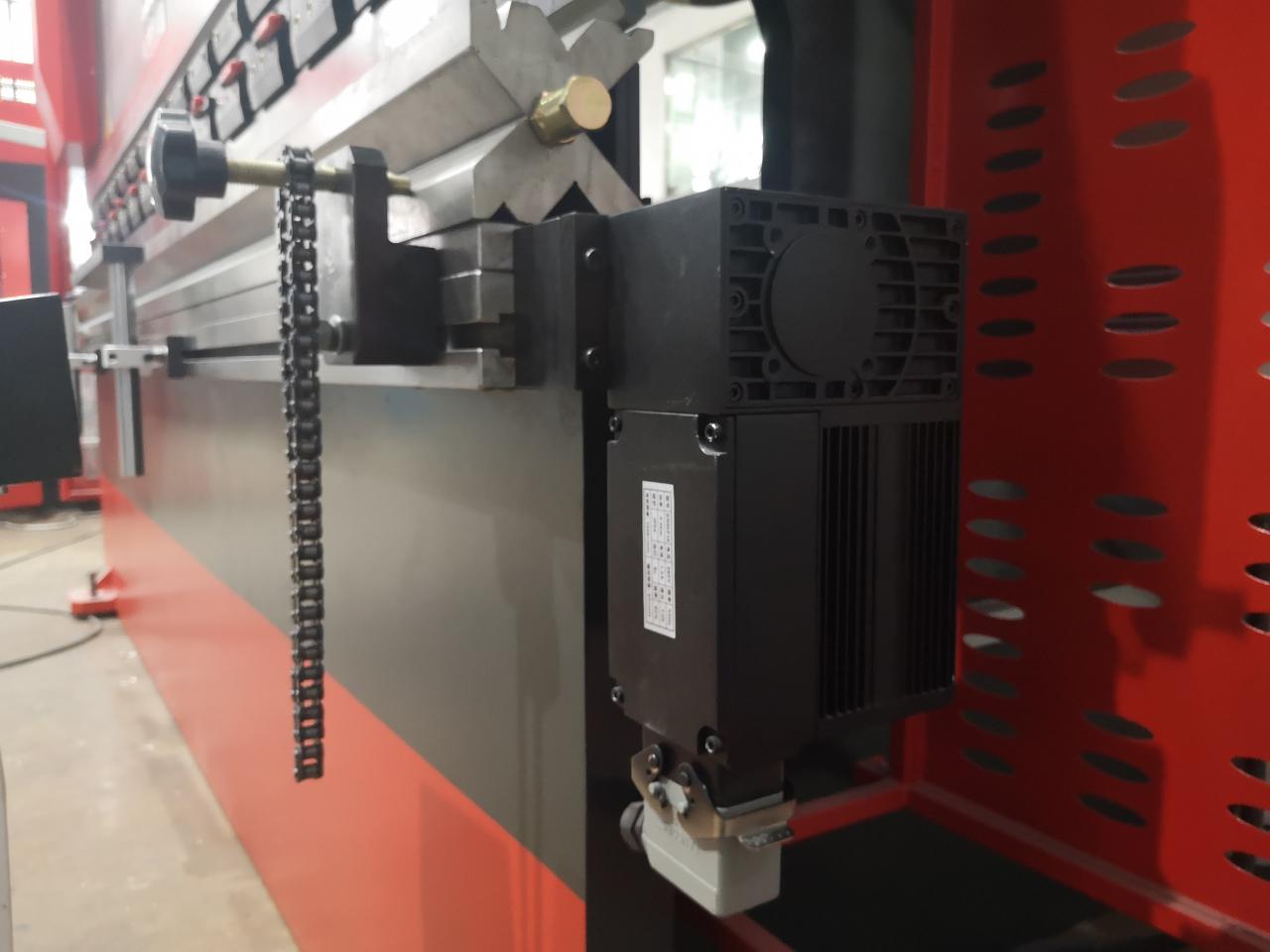

11.伺服電機
伺服驅動器 X 和 Y 軸定位以提高速度和精度。

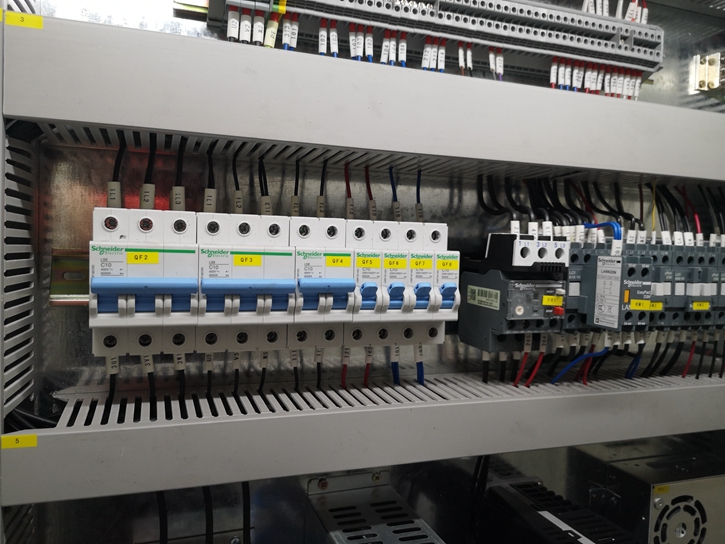

12、主要電器元件
選用國際品牌，性能穩定持久。

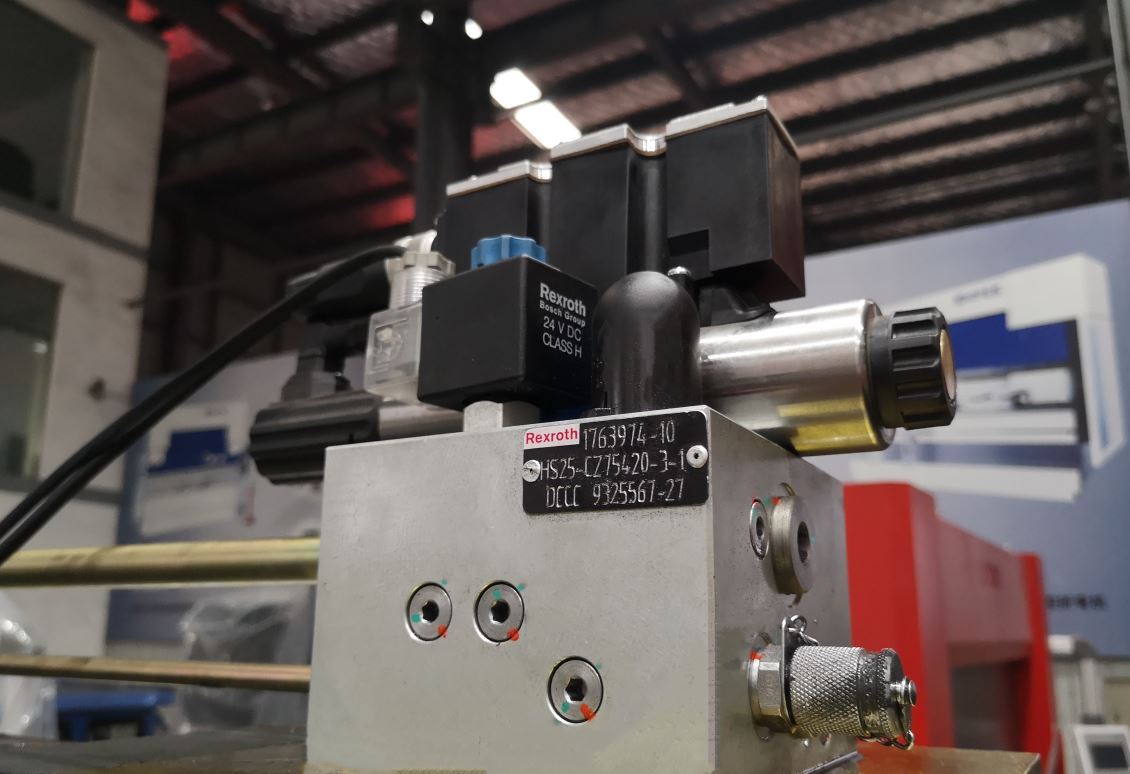

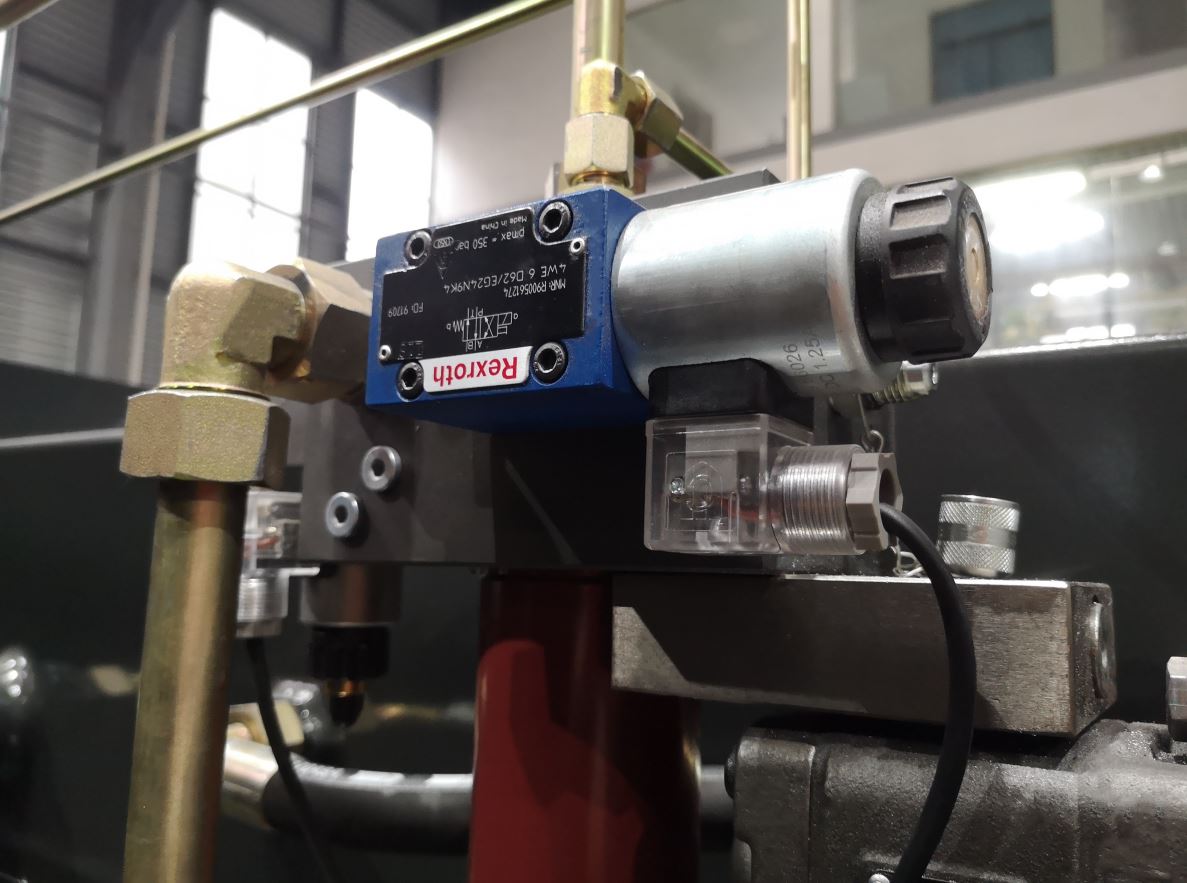

13. 液壓閥
選用國際品牌，性能穩定持久。

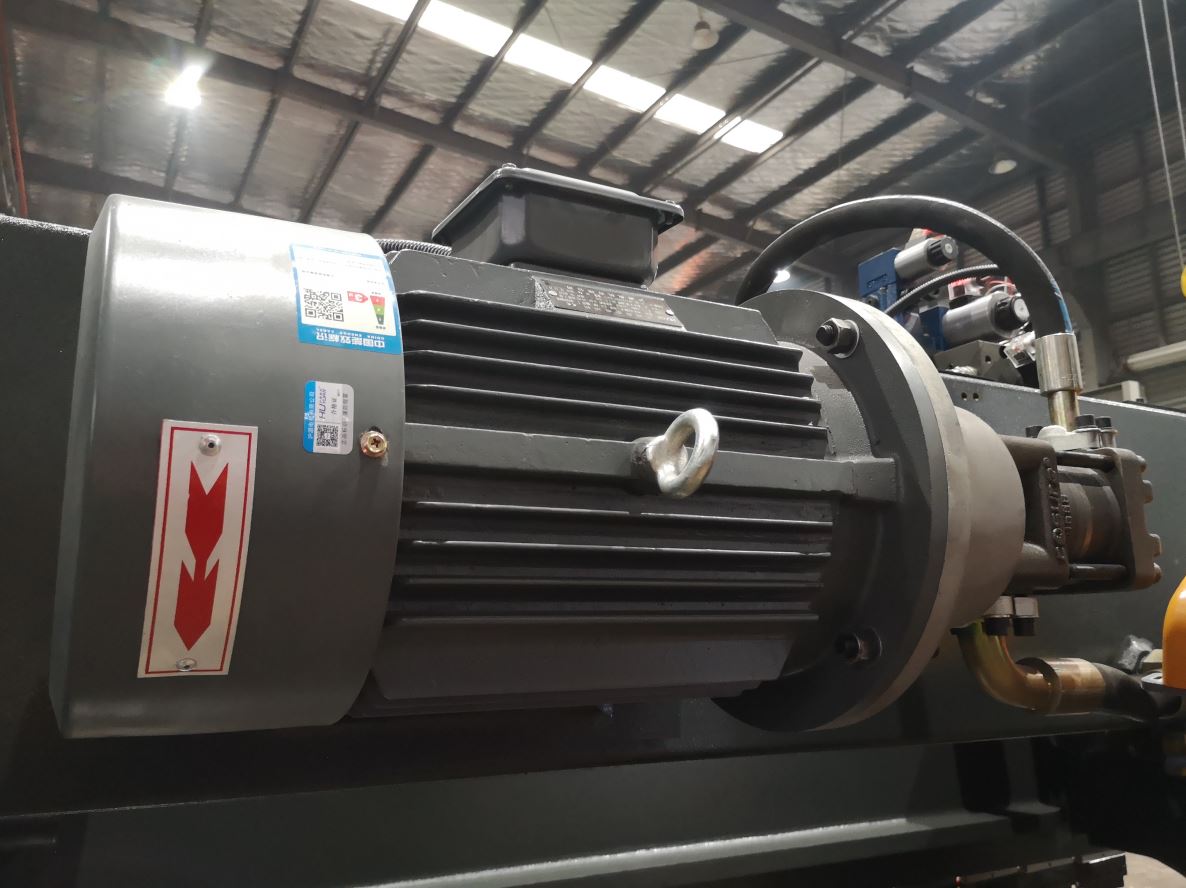

14. 主電機（德國西門子）油泵（美國Sunny）
選用國際品牌，性能穩定持久。

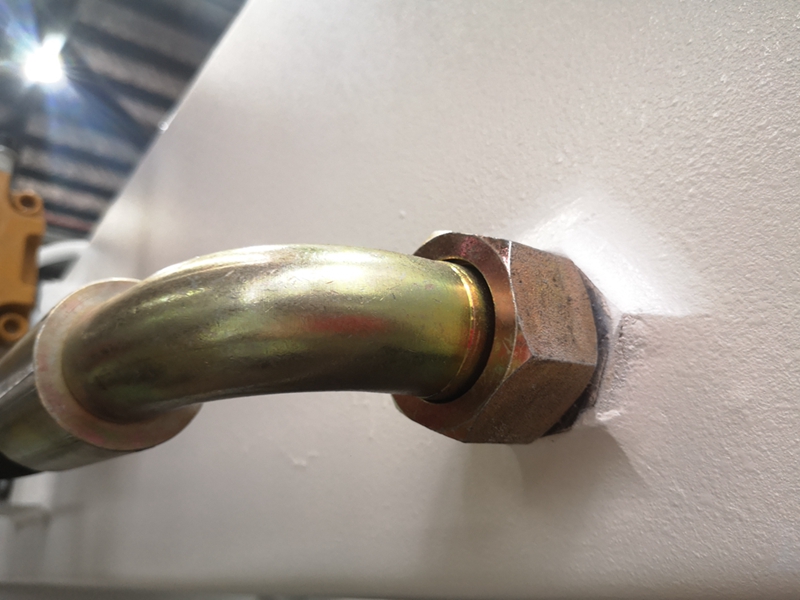

15.油管接頭（德國EMB）
避免漏油，維修方便

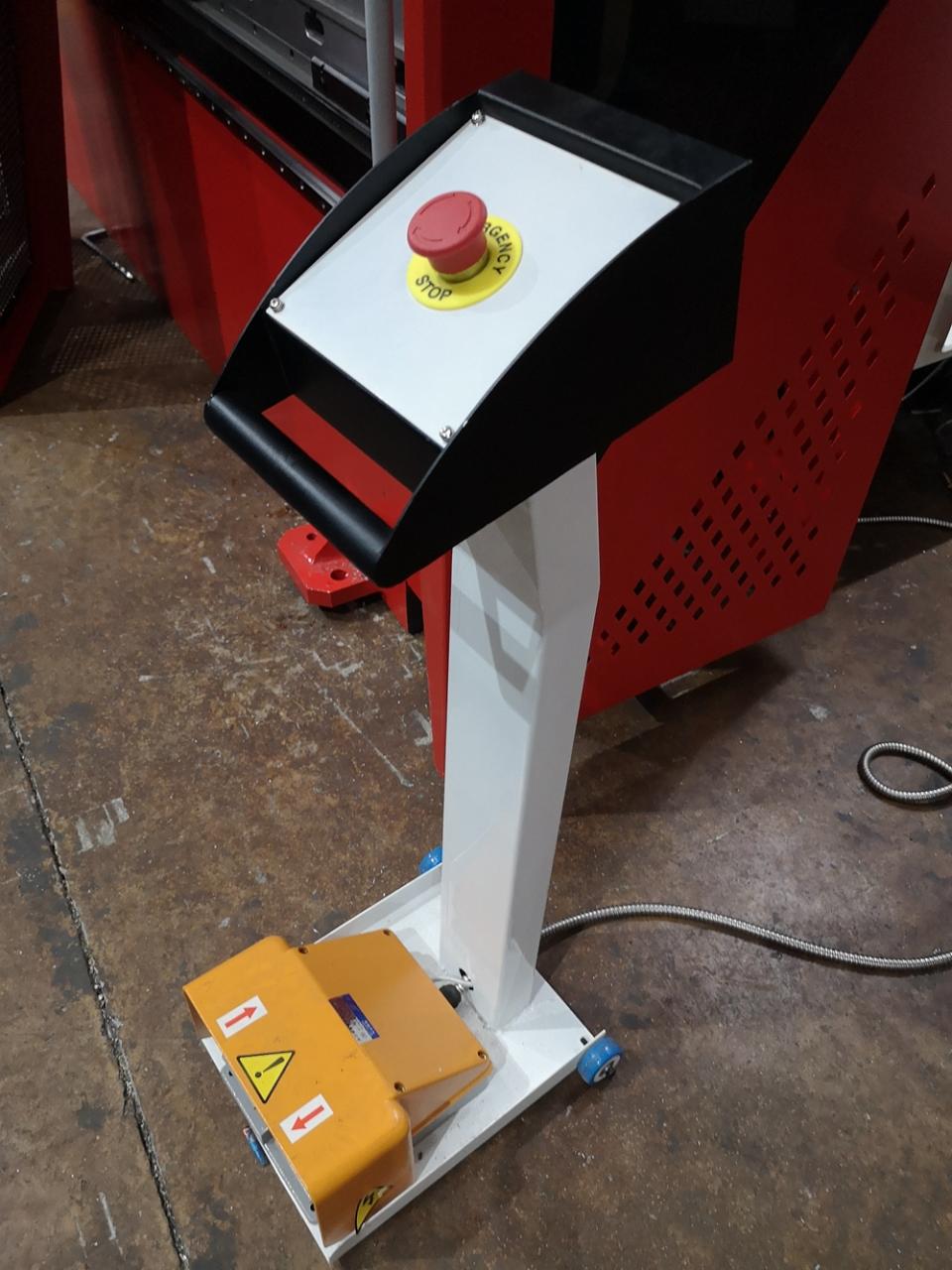

16、腳踏開關電器元件（法國施耐德）

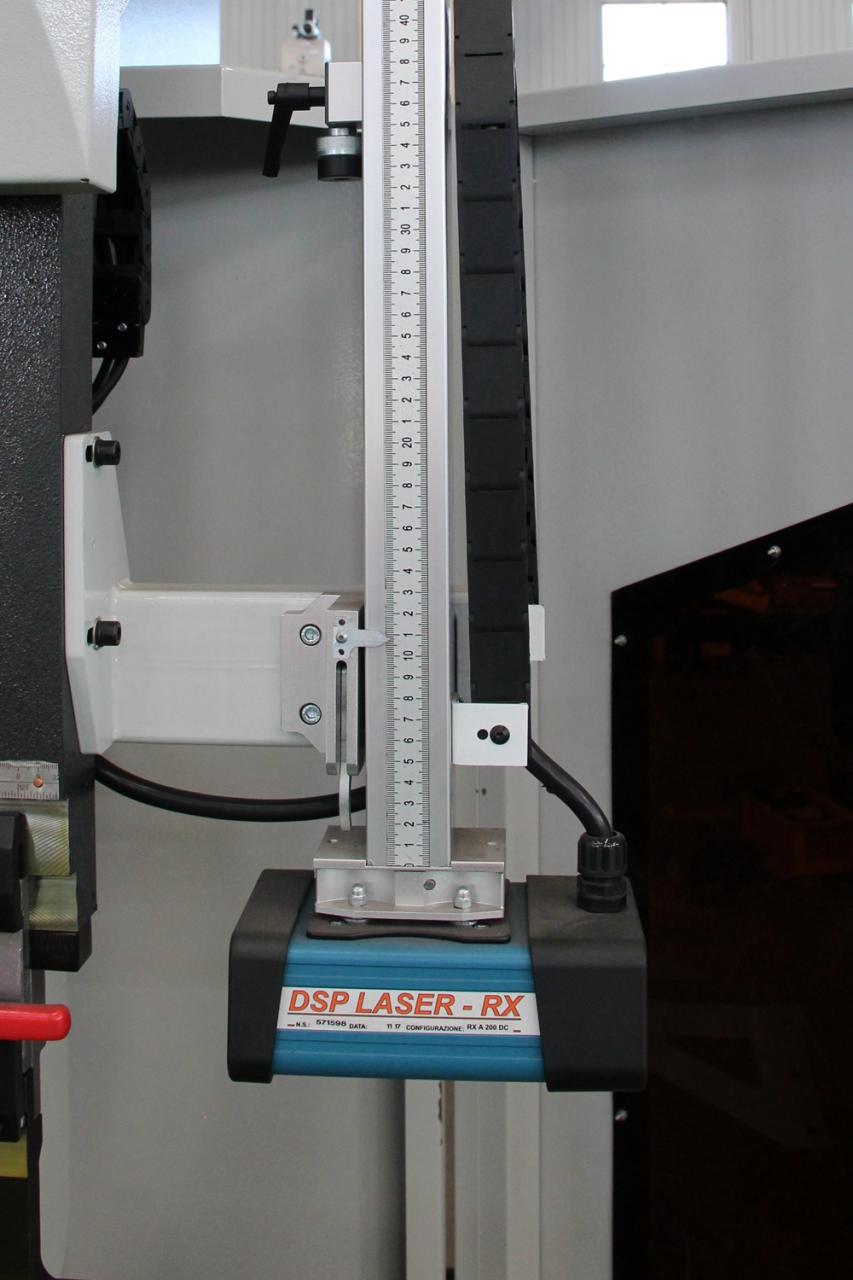

17. DSP Laser Safe（可選）
當激光檢測到障礙物時刀片停止。
技術參數
| 模型 | 極距(mm) | 喉深(mm) | 滑塊行程(mm) | 最大高度(mm) | 功率（千瓦） | 重量（公斤） | 尺寸 (mm) |
| 40T/2200 | 1850 | 230 | 80 | 320 | 4 | 2750 | 2200x1200x1900 |
| 40T/2500 | 1850 | 230 | 80 | 320 | 4 | 3000 | 2500x1200x1900 |
| 63T/2500 | 1900 | 250 | 100 | 320 | 5.5 | 4000 | 2500x1300x2210 |
| 63T/3200 | 2560 | 250 | 100 | 320 | 5.5 | 4800 | 3200x1300x2210 |
| 80T/2500 | 1990 | 300 | 100 | 320 | 7.5 | 5000 | 2500x1400x2300 |
| 80T/3200 | 2560 | 320 | 100 | 350 | 7.5 | 6000 | 3200x1500x2300 |
| 80T/4000 | 3200 | 320 | 100 | 350 | 7.5 | 7000 | 4000x1500x2400 |
| 100T/2500 | 1990 | 320 | 120 | 350 | 7.5 | 6000 | 2500x1600x2400 |
| 100T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 6800 | 3200x1600x2600 |
| 100T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8000 | 4000x1600x2600 |
| 125T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 7000 | 3200x1600x2600 |
| 125T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8500 | 4000x1600x2600 |
| 160T/3200 | 2580 | 320 | 120 | 460 | 11 | 10000 | 3200x1700x2700 |
| 160T/4000 | 2900 | 320 | 160 | 460 | 11 | 11000 | 4000x1700x2800 |
| 160T/5000 | 3900 | 320 | 160 | 460 | 11 | 13500 | 5000x1900x3100 |
| 160T/6000 | 4900 | 320 | 160 | 460 | 11 | 18500 | 6300x1900x3200 |
| 200T/3200 | 2480 | 320 | 200 | 460 | 11 | 11000 | 3200x1950x2800 |
| 200T/4000 | 2900 | 320 | 200 | 460 | 11 | 12500 | 4000x1950x2800 |
| 200T/5000 | 3900 | 320 | 200 | 460 | 11 | 14000 | 5000x1950x3000 |
| 200T/6000 | 4900 | 320 | 200 | 460 | 11 | 20000 | 6000x1950x3300 |
| 250T/3200 | 2450 | 400 | 250 | 590 | 18.5 | 18500 | 3250x2000x3200 |
| 250T/4000 | 2900 | 400 | 250 | 590 | 18.5 | 20000 | 4000x2000x3400 |
| 250T/5000 | 3900 | 400 | 250 | 590 | 18.5 | 23000 | 5000x2000x3400 |
| 250T/6000 | 4900 | 400 | 250 | 590 | 18.5 | 27000 | 6000x2000x3400 |
| 300T/3200 | 2450 | 400 | 250 | 590 | 22 | 20500 | 3200x2000x3450 |
| 300T/4000 | 2900 | 400 | 250 | 590 | 22 | 22000 | 4000x2000x3450 |
| 300T/5000 | 3900 | 400 | 250 | 590 | 22 | 25000 | 5000x2000x3450 |
| 300T/6000 | 4900 | 400 | 250 | 590 | 22 | 28000 | 6000x2000x3450 |
| 400T/3200 | 2400 | 400 | 250 | 590 | 30 | 22500 | 3200x2180x3400 |
| 400T/4000 | 2900 | 400 | 250 | 590 | 30 | 25000 | 4000x2180x3400 |
| 400T/5000 | 3900 | 400 | 250 | 590 | 30 | 29000 | 5000x2180x3500 |
| 400T/6000 | 4900 | 400 | 250 | 590 | 30 | 34000 | 6000x2180x3800 |
| 500T/5000 | 3900 | 400 | 250 | 590 | 45 | 42000 | 5050x3500x3700 |
| 500T/6000 | 4900 | 400 | 320 | 590 | 45 | 54000 | 6050x3500x3700 |
| 600T/4000 | 2900 | 400 | 320 | 590 | 55 | 44000 | 4050x4500x3700 |
| 600T/6000 | 4900 | 400 | 320 | 590 | 55 | 60000 | 6050x4500x3700 |
細節
- 滑塊行程 (mm): 120 mm
- 自動級別：全自動
- 喉深 (mm): 320 mm
- 機器類型：同步
- 工作台長度（mm）：3200 mm
- 工作台寬度（mm）：150 mm
- 尺寸：3200x1600x2600mm
- 狀態：新
- 材料/金屬加工：黃銅/銅、不銹鋼、合金、碳鋼、鋁
- 自動化：自動
- 額外服務：端部成型
- 年份：2020
- 重量（公斤）：7000
- 電機功率（kw）：7.5 kw
- 主要賣點：多功能
- 質保：2年
- Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
- 展廳位置：無
- 營銷類型：新產品2020
- 機械測試報告：提供
- 視頻出檢：有
- 核心部件保修：1年
- 核心部件：軸承、電機、壓力容器、發動機、其他
- 型號：WE67K系列-125T/3200
- 原材料：片材/板材軋製
- 控制系統：Delem DA66T
- Control Axes: Y1 Y2 X W-axis Crowning
- 電器元件：法國施耐德
- 主電機：德國西門子
- 交貨時間：15天
- 用途：金屬板彎曲
- 認證：CE ISO
