電動液壓折彎機

RAYMAX 折彎機採用 CNC 凸度系統以提高質量，伺服驅動後擋料系統用於
提高了速度，以及支持 3D 的圖形控制單元來模擬彎曲序列和碰撞點。還提高了 GENIUS 系列機器的工作速度、行程、日光和壓制能力。未來——由於能源成本的上升和市場上越來越具有成本效益的速度控制驅動器，變速解決方案正在發展。

數控折彎機帶光電保護電液同步折彎機

產品規格

類型63T/250080T/3200100T/3200160T/3200200T/3200250T/3200300T/3200
標稱力 (KN)63080010001600200025003000
彎曲長度 (mm)2500320032003200320027003200
垂直距離 (mm)1900270027002700270027002700
喉深 (mm)350350400400400400400
滑塊行程 (mm)170170200200200200200
最大開口 (mm)380380420420420420420
主功率（Kw）5.57.57.511151522
烏鴉缸2333333
控制軸3+13+13+13+13+13+13+1
X軸行程(mm)500500500500500500500
X 軸速度 (mm/s)200200200200200200200
外形尺寸
(長x寬x高)(毫米)		3100x1450x20503500x1550x21003500x1580x24003500x1650
x2500		3500x1680
x2550		3500x1700
x2600		3500x1800
x2730
重量（噸）5.87.88.51114.215.616.8

數控折彎機帶光電保護電液同步折彎機

產品配置

DA-53T控制系統

*“熱鍵”觸摸導航

*10.1" 高分辨率彩色 TFT

*最多 4 軸 (Y1,Y2 + 2 輔助軸)

*加冠控制

*工具/材料/產品庫

*伺服和變頻器控制

*用於閉環和開環閥門的高級 Y 軸控制算法。

*TandemLink（選項）

*USB記憶棒接口

*Profile-T 離線軟件

快速夾緊

*標準雙V型下模，尺寸不同，槽型多樣，換模方便，可折彎規則板，高性價比數控雙V模工作台，便於安裝分段模。

台灣上銀滾珠丝杆及直線導軌

*配備台灣上銀滾珠丝杆和直線導軌，後擋料採用水平安裝殼結構，穩定性高，單殼雙導軌，精度高，X軸驅動，全自動數控系統
數控折彎機帶光電保護電液同步折彎機

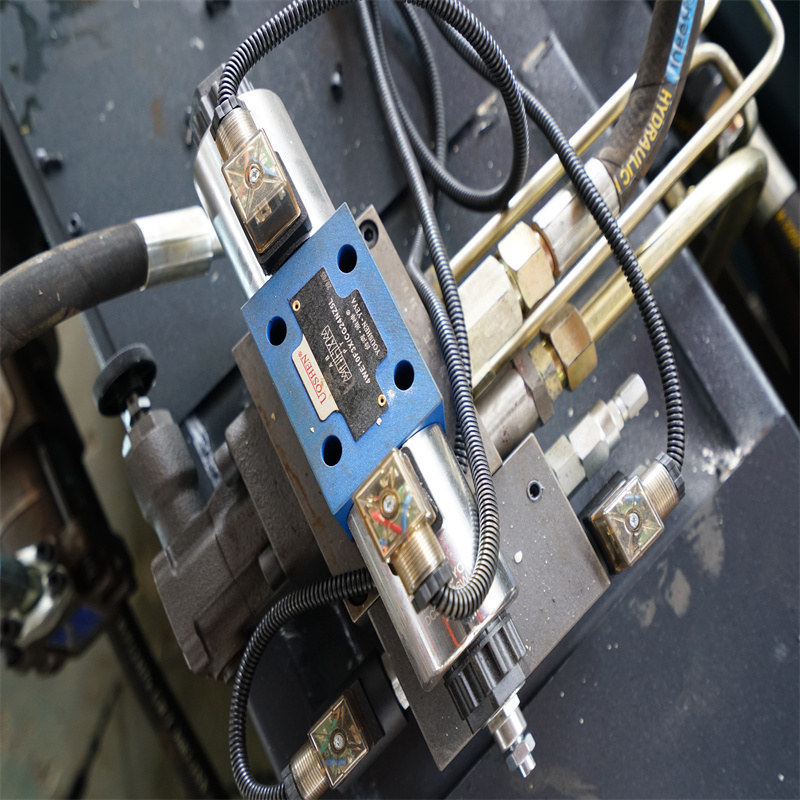

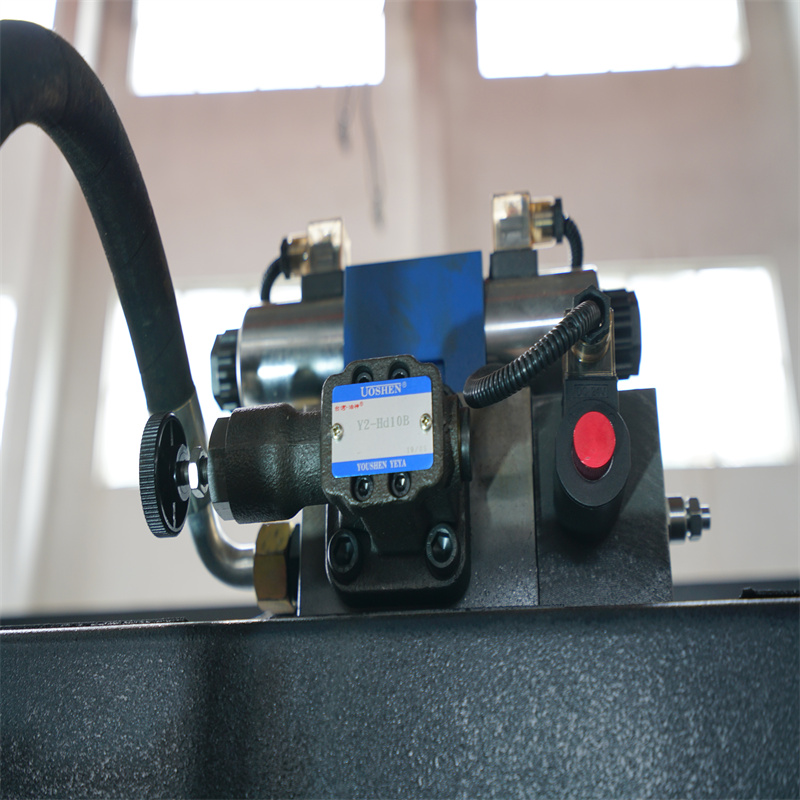

世界著名的液壓價值集

採用最優質的德國BOSCH REXROTH氣缸閥，確保高性能和高可靠性，無洩漏和故障。

V--軸機械起皺

V軸機械上凸，提高折彎角度和直線度精度

西門子電機

保證機器使用壽命，降低工作噪音

腳踏開關

*它是可移動的，可以隨時通過緊急按鈕停止操作。提高使用壽命和可選靈敏度。它更可靠。

手動後規指

*2 到 5 個後規指（標準 3 個）

0il 泵

*美國世界知名液壓泵品牌。它性能良好，為整個系統提供了強大的動力。使用Sunny泵確保泵的使用壽命和更低的工作噪音。

42CrMo 工具

*模具採用42CrMo鋼，熱處理後硬度可達42度，保證模具使用壽命

西班牙發格光柵尺

*滑塊位置信號由西班牙FAGOR光柵尺反饋給控制器，CNC控制器通過改變同步閥開度大小來調節油箱量，從而控制滑塊（Y1、Y2）同頻運行，保持平行工作台的狀態。

強大的機櫃

*法國施耐德電氣保證機器穩定性，埃斯頓伺服驅動控制X、Y軸精度。

*開門

*關機

細節

  • 滑塊行程 (mm): 120 mm
  • 自動級別：全自動
  • 喉深 (mm): 320 mm
  • 機器類型：同步
  • 工作台長度（mm）：3200
  • 工作台寬度（mm）：3200 mm
  • 尺寸：3500x1700x2200mm
  • 狀態：新
  • 原產地：中國
  • 材料/金屬加工：黃銅/銅、不銹鋼、合金、碳鋼、鋁
  • 自動化：自動
  • 額外服務：定長
  • 年份：2021
  • 重量（公斤）：2800
  • 電機功率（kw）：13.5 kw
  • 主要賣點：自動
  • 質保：2年
  • 適用行業：酒店、服裝店、建材店、機械維修店、製造廠、食品和飲料廠、農場、餐廳、家庭使用、零售、食品店、印刷店、建築工程、能源和採礦、食品和飲料店, 其他, 廣告公司
  • 展廳位置：無
  • 營銷類型：新產品2021
  • 機械測試報告：提供
  • 視頻出檢：有
  • 核心部件保修：2年
  • 核心部件：軸承、電機、泵、PLC、發動機
  • CNC控制系統：DA53T
  • 功能：鈑金折彎
  • 功率：13kw
  • 產品名稱：折彎機
