自動切管機 1000w 小型工作台光纖激光切割機

機器描述

激光切割是當今人們所掌握的各種切割技術中最好的切割方法。激光切割的優點是：熱變形小、切割精度高、噪音低、無污染、易於實現自動切割，雖然初期投資大（缺點），但加工成本比機械加工低50%。激光切割作為一種先進的製造技術，具有應用範圍廣、工藝靈活、加工精度高、質量好、生產過程清潔、易於實現自動化、柔性化、智能化、提高產品質量和勞動生產率等優點。

機器特性

1、本機採用開放式工作台結構，進口高精度雙傳動齒輪齒條和直線導軌，傳動平穩，精度高。

2、床身與動梁均採用整體焊接結構。床身經 600°C 熱處理，並經 12 米龍門銑精加工。它在爐中冷卻24小時。退火後粗加工後再進行振動時效處理，可完全消除焊接和加工適應性，剛性好，精度高，可長期使用不變形。

3、X、Y、Z軸均採用法國進口伺服電機，精度高、速度快、扭矩大、慣量大，性能穩定耐用。保證整機的高速和加速度。

4、採用CYPCUT光纖激光切割機專用數控系統，基於Windows操作系統，集成了許多激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。

5、CYPNEST專家版套料軟件是數控切割機實現“全時切割、高效切割、高套料率切割”的核心技術。是有效節約材料、提高切削效率的根本保證。

6、切割頭採用國際知名品牌生產的專用光纖激光切割頭和電容式傳感器，傳感精度高，響應靈敏，性能最穩定可靠。 7、德國進口高精度電控比例閥，可精確控制切割輔助氣體的氣壓，達到最佳切割效果。

機器部件

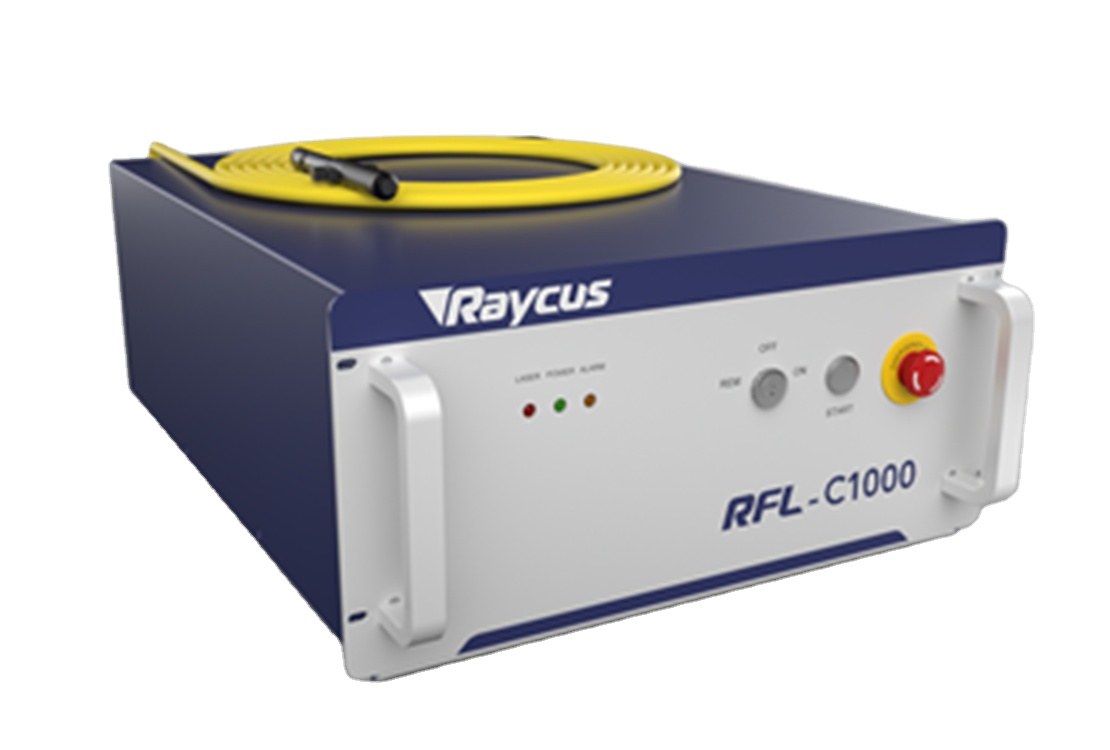

銳科RFL-C1000光纖激光源

• 卓越的光束質量 (BPP)

• 全功率範圍內的恆定 BPP

• 使用長焦距仍能獲得小光斑

• 電光轉換效率>25%

• 免維護運行

• 模塊化設計，“即插即用”

• 體積小，安裝方便

• 泵源使用壽命>100,000 小時

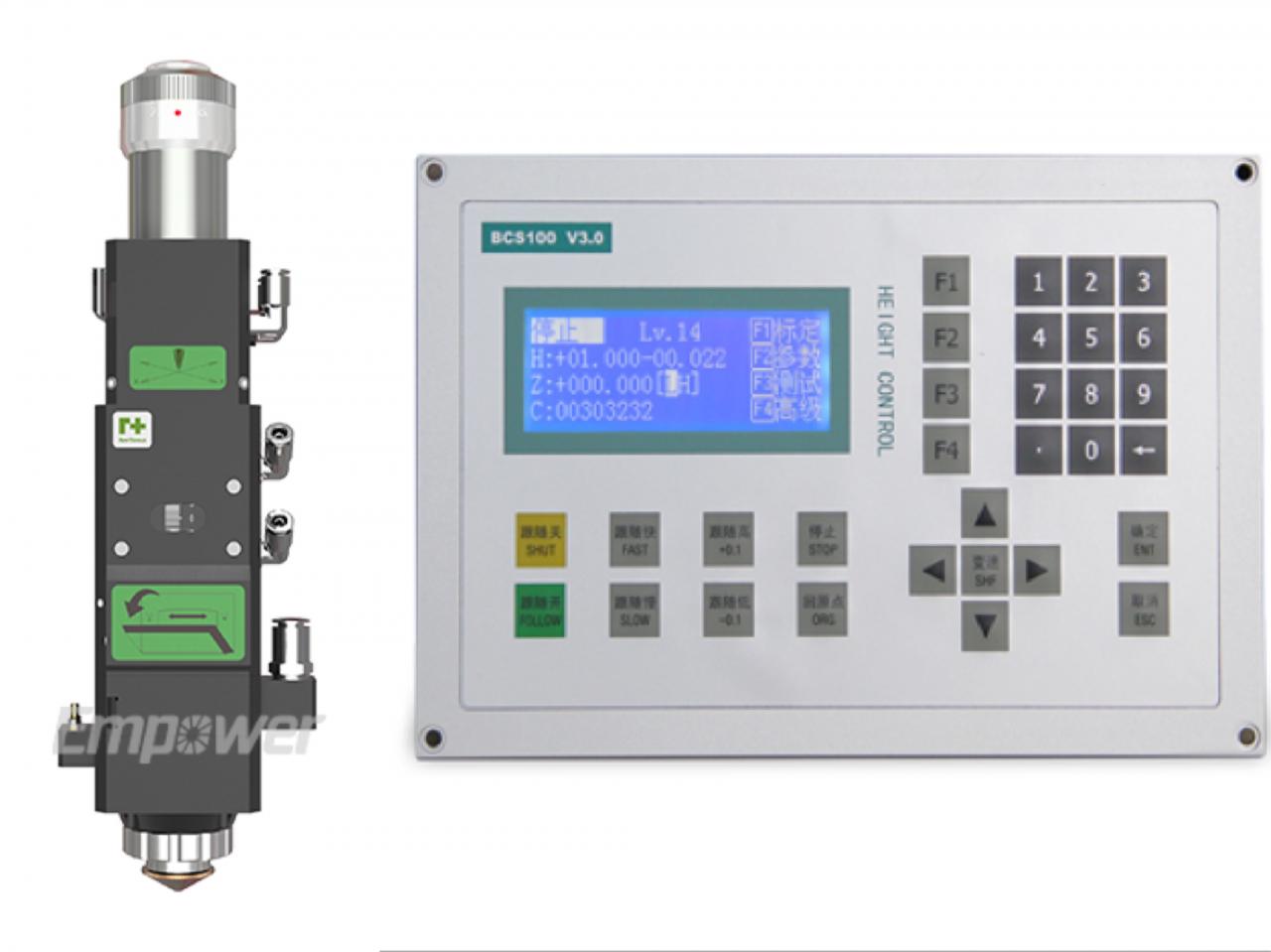

切割頭和高度控制器

• 提供電容式高度感應。

• 溫度傳感器保護光學器件並最大限度地減少過熱的可能性。

• 10 毫米鏡頭移動設置焦點。

• 快速方便地訪問蓋玻片。

• 靈活的設計以優化光斑尺寸。

• 平穩的輔助氣流。

• 緊湊、輕便的設計。

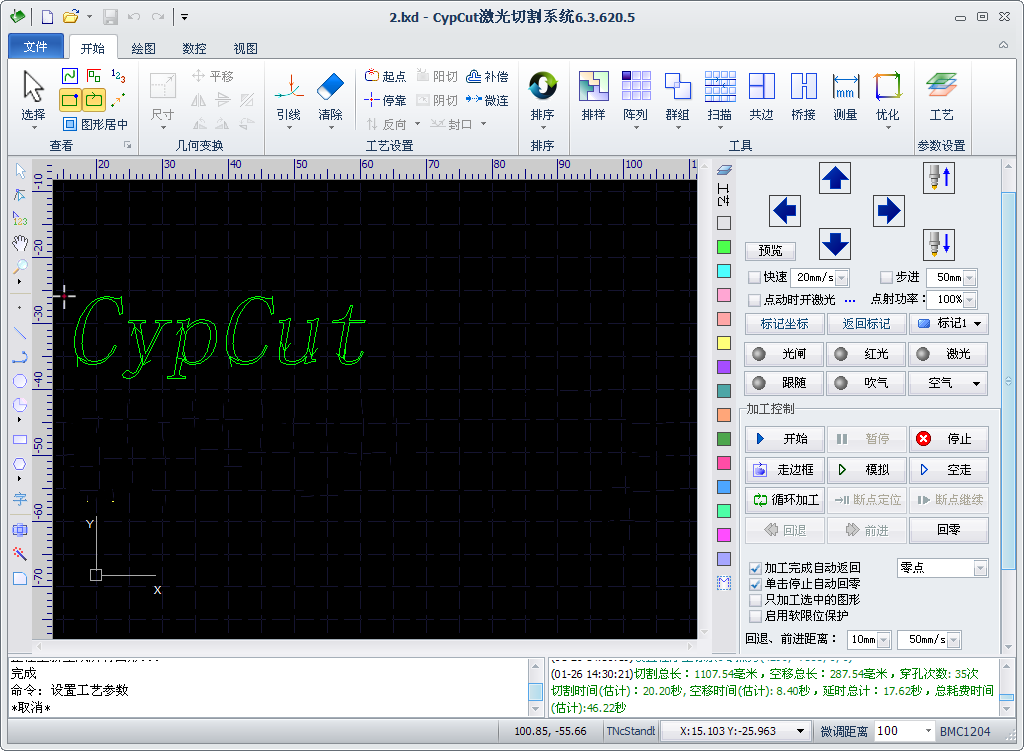

Cypcut切割系統

• 自動高度調整

• 軟件保護

• 激光束功率控制

• 突然關機點恢復功能

• 蛙跳和自動邊緣定位功能

• 實時響應，避免信號滯後導致圓邊

規格

主要部件清單
不。	組件名稱	製造商--產地
1	機床	板焊機床--大漢
2	機梁	鋁梁--大漢
3	光纖激光源	銳科/Max 1000W--中國
4	激光頭	Raytools-- 中國
5	切割系統	Cypcut——中國
6	伺服電機和驅動器	施耐德——法國
7	減速機	新浦——日本
8	導軌	上銀——台灣
9	齒條和小齒輪	YYC（來自台灣）
10	比例閥	SMC--日本
11	冷水機	漢力——中國

規格
激光功率	1000W
切割面積(mm)(L×W)	3000mm×1500mm
最大切割速度(m/min)	120米/分鐘
最大加速	1.5G
定位精度	±0.03mmmm
重複精度	±0.02mm
最小線寬	0.15mm
最大切削深度（低碳鋼）	12mm
不銹鋼 N2	5mm
鋁	3mm
駕駛方式	進口伺服電機
傳輸方式	進口齒輪齒條雙驅動
電氣要求	380V/50Hz.60Amp
能量消耗	12KW
工件重量	800公斤
重量	5500公斤
外形尺寸(mm)	4800mm×2700mm×1900mm（長×寬×高）
帶托盤更換器外形尺寸(mm)	8400mm×3000mm×2100mm（長×寬×高）
