15t 40t 80t 100t 液壓折彎機數控折彎機

折彎機

精密後擋料、伺服電機、安全保護、快速夾具、滾珠絲槓和直線導軌的液壓折彎機數控折彎機。全部來自德國、美國、荷蘭、意大利品牌零件。彎曲厚度和長度可定制製造。

可切割圖形

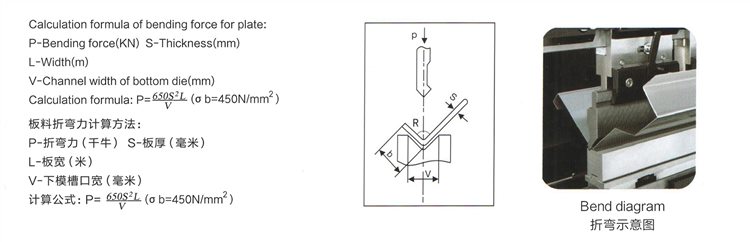

折彎機力圖

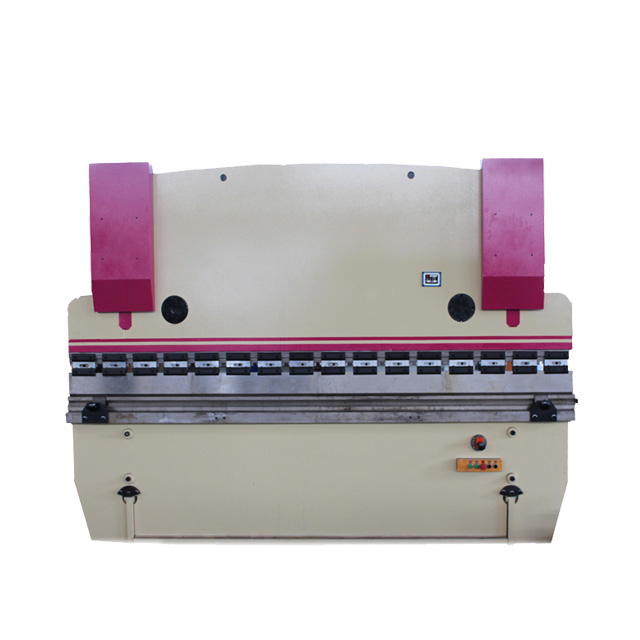

WC67Y/K折彎機

WC67Y/K折彎機

●伺服電機控制

●最多可存儲100個程序

●每個程序最多 25 個折彎

●工具庫&工具程序

●自動折彎角度程序

●更高的柱塞和後蓋速度

●更高的折彎定位精度

WC 67Y/K 特點

整機焊接結構，剛性高；本機採用ANSYS軟件設計，保證折彎機的可靠性和精度。

後擋料電機採用變頻器控制，通過改變電機的頻率和電壓，實現後擋料和滑枕的高定位精度。

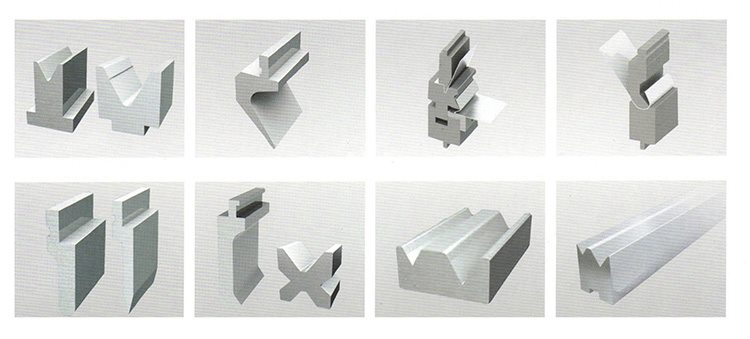

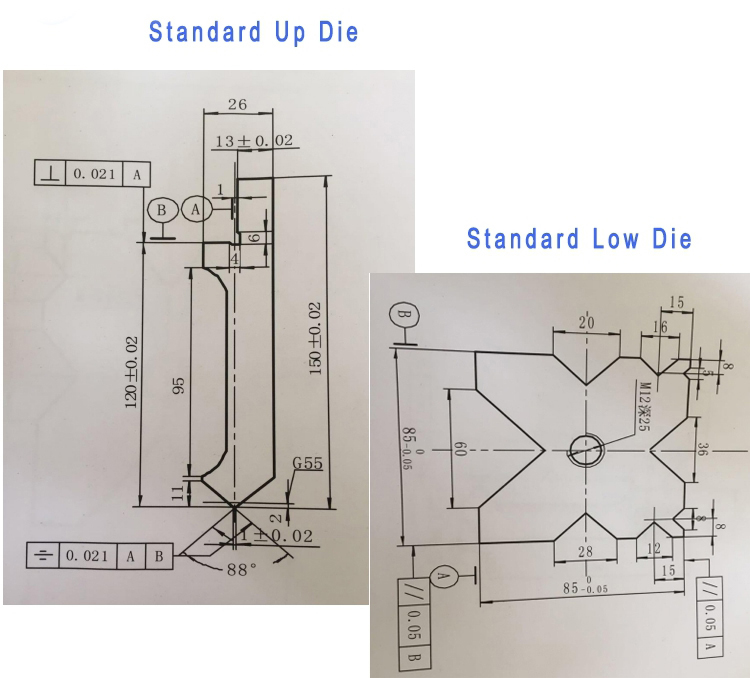

可根據客戶要求選擇不同的沖頭和模具，如Multi-V模具、半徑模具、鵝頸模具等。免費提供一套完整的標準沖頭和模具。

X軸（Backgahge）和Y軸（柱塞行程或氣缸行程）可通過E21系統控制器編程，最多可存儲40組程序。側面和背面金屬安全防護罩符合歐洲安全標準。

溢流閥保護液壓過載，壓力開關輕鬆調節系統壓力。

帶緊急按鈕的腳踏開關可在事故發生時立即停止機器。

類型	公稱壓力	工作台長度	列間距	喉深	滑動行程	最大開放	電機功率	方面
	（千牛）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）	(千瓦)	（毫米）
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

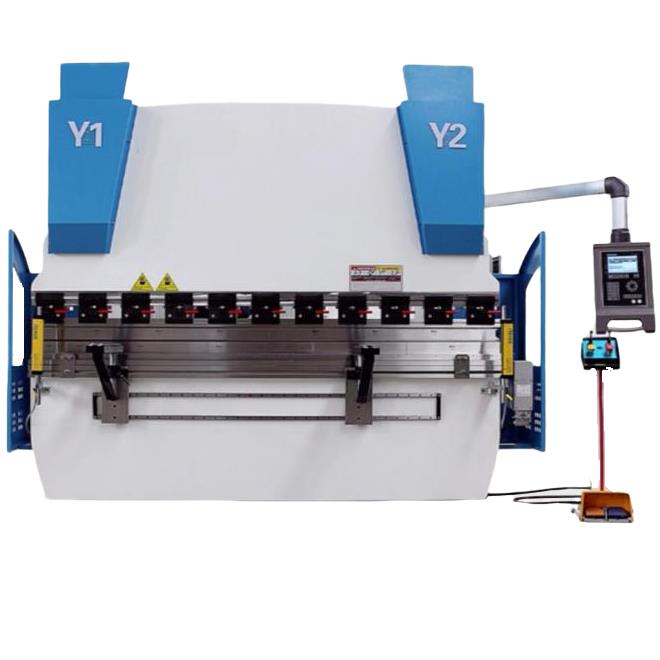

WE67K系列電液伺服折彎機數控折彎機

WE67K系列電液伺服折彎機數控折彎機採用整體焊接、整體加工結構。

車身主要部件採用ANSYS有限元分析軟件進行分析，保證了車身的可靠性和
機床的整體精度。

兩側主油缸突破了傳統機械擋板式折彎的行程控制方式
採用德國進口電液伺服閥和德國進口光柵尺組成的閉環控制方式。

WE67YK 特點

●配置先進，高精度、高效率數控液壓折彎機

●整體焊接結構

●電液伺服系統，閉環控制滑塊同步

●雙冠機構

●標配3個1軸：
Y1（左缸上下）
Y2（右缸上下）
X（後擋料前後）
V（液壓加冠）

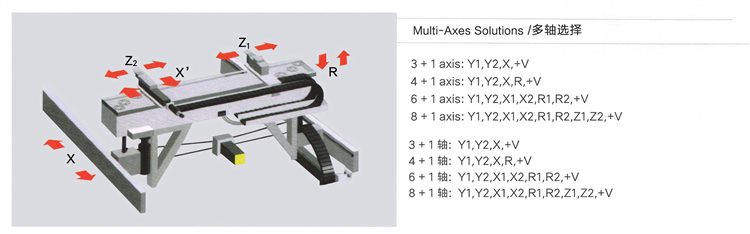

●後擋料系統可選：
4軸後擋料(X.R,Z1.Z2)
5軸後擋料(XR Z1. Z2,X')
6軸後擋料(X1.X2.R1.R2,Z1.Z2)

類型	公稱壓力	工作台長度	列間距	喉深	滑動行程	最大開放	電機功率	方面
	（千牛）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）	(千瓦)	（毫米）
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

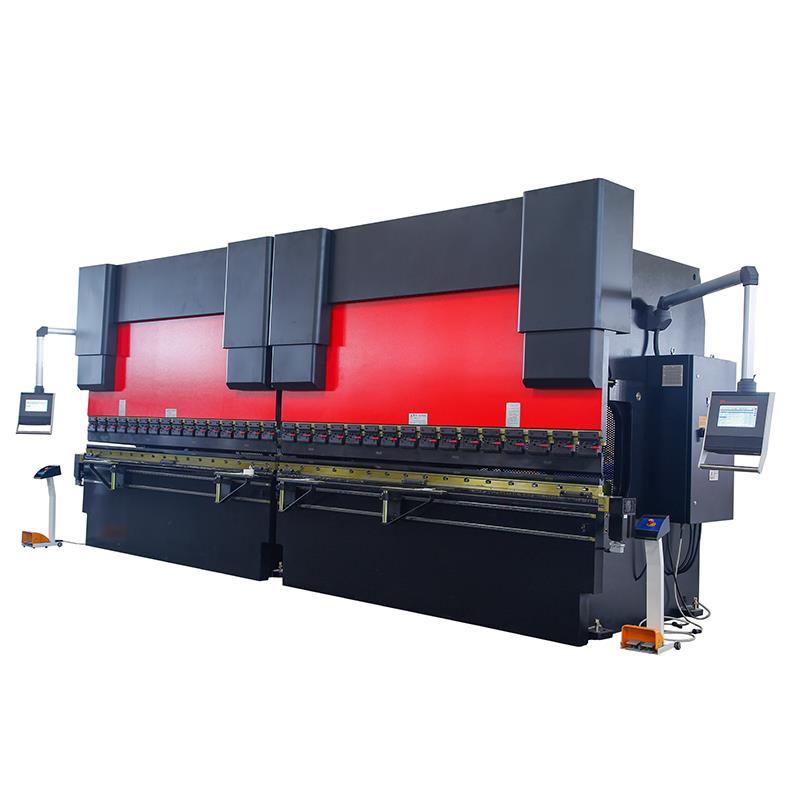

雙折彎機

選用兩台（WC67Y/WE67K）主機配置雙機聯動同步設備。

雙機組合折彎機可加工超長工件，特別適用於城市建設、高速公路燈桿、電線桿等。

兩種機床也可單獨使用，提高生產效率，並配有偏轉裝置
補償機制。

同步機構採用機械液伺服和機械擋塊。 ●本機由兩台400噸折彎機組合而成。

串聯控制實現同步工作。單機由工作台、左右牆板組合而成。

由於運輸原因，我們採用裝配式結構。機架剛性強，左右壁板上安裝了兩個油缸，液壓系統在電氣系統的作用下，驅動柱塞向下工作。滑枕上裝有上模，當上模與下模接觸時，系統將升壓成型工件。

使用不同的模具，在不同的折彎方式下，可以得到不同形狀的工件。質量穩定且
可靠的。

類型	公稱壓力	工作台長度	列間距	喉深	滑動行程	最大開放
	（千牛）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

常問問題

1.貴公司是否接受定制報價，我們有特殊需要。

RAYMAX 是一家專注於模塊化數控機床研究和製造的公司。我們擁有非常豐富的經驗和強大的機床研發能力。只要您有一定的需求，我們非常願意為您提供定制的高效設備。

2、你們公司的機器拿到什麼證書？

我們已通過 ISO9001 質量體系認證和 CE 認證。

3. 有可選配置的價目表嗎？

我們有各種配置和許多不同的規格，因此我們無法為您提供價格表。如果您對某些特定配置感興趣，請聯繫我們的銷售工程師。

4.貴公司接受CIF價格嗎？

CIF價格包括數控機床的運費，需要根據不同的目的港和不同的月份報價。如有需要請與我們聯繫。CIF價格還包括海運保費，即1.1*總金額的2‰。

5. 如果你的工程師來我們國家修機器並做一些培訓，費用是多少？

費用主要包括往返機票、食宿費用以及簽證費。人員成本是
100 美元/天/人，通常是兩個人的工作。但這取決於大型設備或整線安裝調試。

6. 保修是什麼？

保修期為 12 個月，從機器到達進口商港口之日算起。

7. 你們的交通方式是什麼？

對於大多數國家，我們將通過海運運輸我們的機器，至於內陸國家，我們可能使用鐵路或公路運輸。出口的數控機床全部採用木箱包裝，可固定成40個總部。

8. 如果機器超出保修期，如何收取配件費用？

對於超出保修範圍的機器需要更換零件，我們將根據零件報價收費。如果您有任何問題，請發郵件給我們進行諮詢。

9、機器故障怎麼辦？

如果機器故障，用戶無法解決，請發郵件諮詢。我們的服務部門將在 24 小時內回复。

10.如何定義機器保修？你什麼時候開始計時的？

我們根據工廠編號識別保修。保修時間從設備調試驗收後開始計算。如果您有任何問題，請發郵件給我們進行諮詢。

11、機床的保修期是多久？

我們對客戶機器承諾一年保修。對於購買的用戶，在本網站註冊成為會員，憑機器出廠編號，可享受3個月的延長保修期。詳情請參閱會員服務。

12. MC有維修手冊和操作手冊嗎？

每台數控機床出廠時都會附帶相關係列或型號的英文說明書，包括維修手冊和操作手冊。附件文件可能還包括cnc控制器說明，您購買的零件說明（如轉台，油冷卻器）

細節

• 滑塊行程 (mm): 320 mm
• 自動級別：半自動
• 喉深 (mm): 450 mm
• 機器類型：扭杆，滾珠機
• 工作台長度（mm）：4000
• 工作台寬度（mm）：400 mm
• 尺寸：6060*3100*3800mm
• 狀態：新
• 材料/金屬加工：不銹鋼
• 自動化：自動
• 額外服務：定長
• 年份：2021
• 重量（公斤）：1850
• 電機功率（kw）：37 kw
• 主要賣點：自動
• 保修期：1 年
• 適用行業：建材店、機械維修店、製造廠、農場、零售、建築工程、廣告公司
• 展廳地點：美國、德國、越南、巴西、秘魯、墨西哥、俄羅斯、泰國、摩洛哥、肯尼亞、智利、阿爾及利亞、南非
• 營銷類型：新產品2020
• 機械測試報告：提供
• 視頻出檢：有
• 核心部件保修：1年
• 核心部件：電機
• 提供售後服務：工程師可在海外維修機械，免費備件，現場安裝，調試和培訓，現場維護和維修服務，視頻技術支持，在線支持
• 原材料：鋼筋
• 動力：液壓
• 用途：金屬板彎曲
• 電壓：220V/380V/400V
• 加工材料：鋼鋁
• 用途：方鋼工字鋼等。
• 加工材料：低碳鋼板折彎
• 材料：鋁板彎曲
• 認證：ISO 9001:2000
• 保修服務：視頻技術支持、在線支持、備件、現場維護和維修服務
